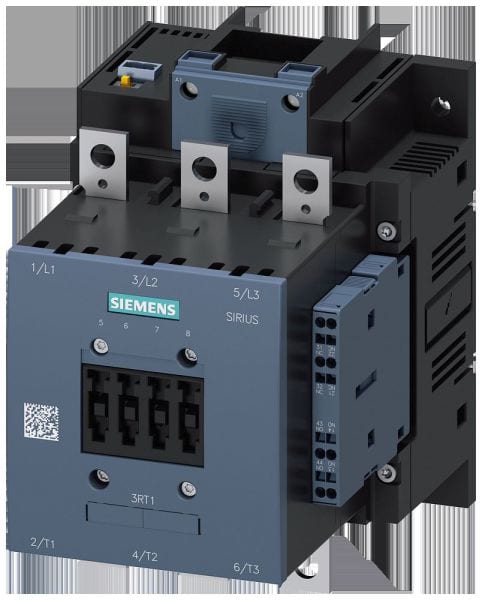

SIEMENS - Schütz 90kW/400V/AC-3e, AC (40-60Hz)/DC-Bet. UC200, 277V Hilfskontakte 2NO+2NC

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 3RT1056-6NP38-0PA5
Bemessungssteuerspeisespannung AC 50 Hz - 200 .. 277 V
Bemessungssteuerspeisespannung DC - 200 .. 277 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

4011209575011

Sonepar Artikelnummer

120582015

Hersteller Artikelnummer

3RT1056-6NP38-0PA5

Hersteller Typ

3RT1056-6NP38-0PA5

Hersteller Artikel Nr.:

3RT1056-6NP38-0PA5

Bemessungssteuerspeisespannung AC 50 Hz:

200 .. 277 V

Bemessungssteuerspeisespannung DC:

200 .. 277 V

Spannungsart zur Betätigung:

AC/DC

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

215 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

185 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

90 kW

Bemessungsbetriebsleistung bei AC-4, 400 V:

90 kW

Bemessungssteuerspeisespannung AC 60 Hz:

200 .. 277 V

Anschlussart Hauptstromkreis:

Schienenanschluss

Betriebsspannung AC 50 Hz:

1000 V

Betriebsspannung AC 60 Hz:

1000 V

Bemessungsbetriebsstrom Ie bei AC-4, 400 V:

160 A

Bemessungsbetriebsleistung NEMA:

110.325 kW

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Breite:

120 mm

Höhe:

172 mm

Tiefe:

170 mm

Herkunftsland:

Zolltarifnummer:

85364900

Gewicht:

3.290 kg

Leistungsschütz, AC-3e/AC-3 185 A, 90 kW / 400 V AC (50-60 Hz) / DC Uc: 200-277 V SPS Eingang 24 V DC 3-polig, Hilfskontakte 2 S + 2 Ö elektronikgerecht Antrieb: elektronisch Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren. Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready. Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Hauptstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich. Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
