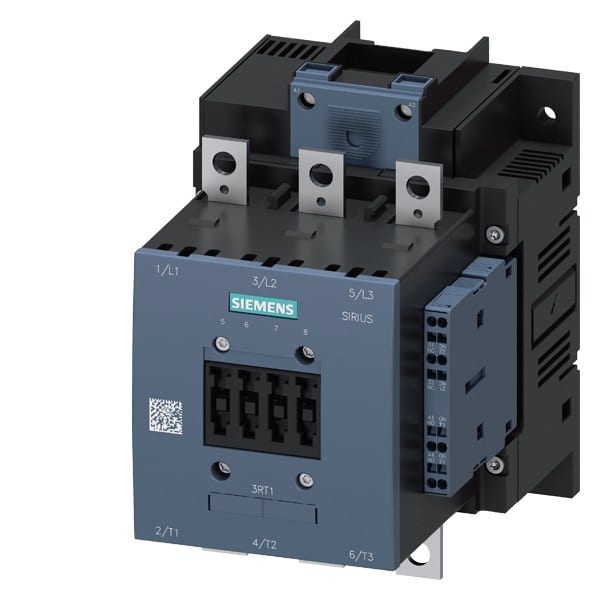

SIEMENS - Schütz, AC-1, 275 A/690 V/40 °C, 3-polig, AC/DC 23-26V, 2S+2Ö, gekapselt
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 3RT14566AB380PA5
Bemessungssteuerspeisespannung AC 50 Hz - 23 .. 26 V
Bemessungssteuerspeisespannung DC - 23 .. 26 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4011209900462
Sonepar Artikelnummer
121119009
Hersteller Artikelnummer
3RT14566AB380PA5
Hersteller Typ
3RT1456-6AB38-0PA5
Hersteller Artikel Nr.:
3RT14566AB380PA5
Bemessungssteuerspeisespannung AC 50 Hz:
23 .. 26 V
Bemessungssteuerspeisespannung DC:
23 .. 26 V
Spannungsart zur Betätigung:
AC/DC
Anzahl der Öffner als Hauptkontakte:
0
Anzahl der Schließer als Hauptkontakte:
3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:
275 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:
97 A
Bemessungssteuerspeisespannung AC 60 Hz:
23 .. 26 V
Anschlussart Hauptstromkreis:
Schienenanschluss
Betriebsspannung AC 50 Hz:
690 V
Bemessungsbetriebsleistung NEMA:
55.1624 kW
Anzahl der Hilfskontakte als Schließer:
2
Anzahl der Hilfskontakte als Öffner:
2
Geeignet für Reiheneinbau:
Ja
Breite:
120 mm
Höhe:
172 mm
Tiefe:
170 mm
Herkunftsland:
DE
Zolltarifnummer:
85364190
Gewicht:
3.378 kg
- Nennstrom: 275 A
- Nennspannung: 690 V
- Temperaturbereich: 40°C
- Spannungsversorgung: Uc: 23-26 V AC (50-60 Hz) / DC
- Polzahl: 3-polig
- Hilfskontakte: 2 S + 2 Ö
- Steuer- und Hilfsstromkreis: Schraubanschluss
- Betriebsarten: AC oder DC
- Konstruktion: Passend für Schienen oder Rahmenklemmen
- Anschlüsse: Federzuganschluss für schnelle Installation
- Vormontierte Hilfsschalter reduzieren die Komplexität des Aufbaus.
- Klimafest und weltweit zugelassen (z.B. IEC und UL/CSA).
- Vielfältige Kombinationen mit anderen Komponenten im Verbraucherabzweig.
- Vielseitiges Zubehör wie Verdrahtungsbausätze zur Reduktion des Verdrahtungsaufwandes.
- Immer aktuelle Systemlösungen durch den SIRIUS Systembaukasten.
Leistungsschütz AC-1 275 A / 690 V / 40°C
Der Schütz SIRIUS 3RT14 dient zum Schalten von schwach oder nicht induktiven Verbrauchern und überzeugt durch große Leistung bei kompakter Bauweise und hoher Kontaktzuverlässigkeit.
