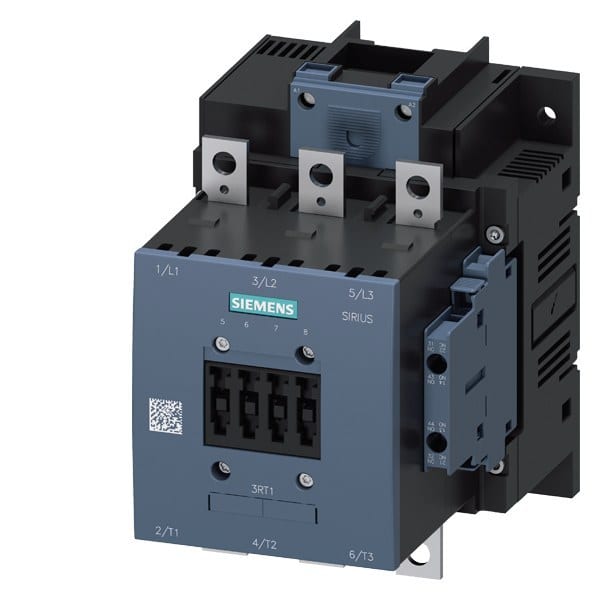

SIEMENS - Schütz, AC-1, 275 A/690 V/40 °C, 3-polig, AC/DC 380-420V, 2S+2Ö
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 3RT14566AV36
Bemessungssteuerspeisespannung AC 50 Hz - 380 .. 420 V
Bemessungssteuerspeisespannung DC - 380 .. 420 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4011209509771
Sonepar Artikelnummer
120582288
Hersteller Artikelnummer
3RT14566AV36
Hersteller Typ
3RT1456-6AV36
Hersteller Artikel Nr.:
3RT14566AV36
Bemessungssteuerspeisespannung AC 50 Hz:
380 .. 420 V
Bemessungssteuerspeisespannung DC:
380 .. 420 V
Spannungsart zur Betätigung:
AC/DC
Anzahl der Öffner als Hauptkontakte:
0
Anzahl der Schließer als Hauptkontakte:
3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:
275 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:
97 A
Bemessungssteuerspeisespannung AC 60 Hz:
380 .. 420 V
Anschlussart Hauptstromkreis:
Schienenanschluss
Betriebsspannung AC 50 Hz:
690 V
Bemessungsbetriebsleistung NEMA:
55.1624 kW
Anzahl der Hilfskontakte als Schließer:
2
Anzahl der Hilfskontakte als Öffner:
2
Geeignet für Reiheneinbau:
Ja
Breite:
120 mm
Höhe:
172 mm
Tiefe:
170 mm
Herkunftsland:
DE
Zolltarifnummer:
85364900
Gewicht:
3.321 kg
- Stromstärke: 275 A
- Spannung: 690 V
- Temperaturbereich: 40°C
- Steuerspannung: 380-420 V AC (50-60 Hz) / DC
- Hilfskontakte: 2 S + 2 Ö
- Schraubanschluss: für Steuer- und Hilfsstromkreis
- Verfügbare Größen: verschiedene Baugrößen und Leistungsbereiche
- Anschlussmöglichkeiten: über Schienen oder Rahmenklemmen
- Klimafest: weltweit zugelassen (z.B. IEC und UL/CSA)
- Hohe Kontaktzuverlässigkeit und einfache Kombination mit anderen Komponenten.
- Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus.
- Wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss.
- Vielfältiges Zubehör wie Verdrahtungsbausätze reduziert den Verdrahtungsaufwand erheblich.
- Direkte Anbindung an die Steuerung oder über PLC-Eingang verfügbar.
Leistungsschütz AC-1 275 A / 690 V / 40°C
Das Schütz SIRIUS 3RT14 ist ideal zum Schalten von schwach oder nicht induktiven Verbrauchern und bietet große Leistung bei kompakter Bauweise.
Technische Details:
Kunden Vorteile:
Haftungsausschluss: Generiert durch KI.
Ein SIEMENS Produkt
