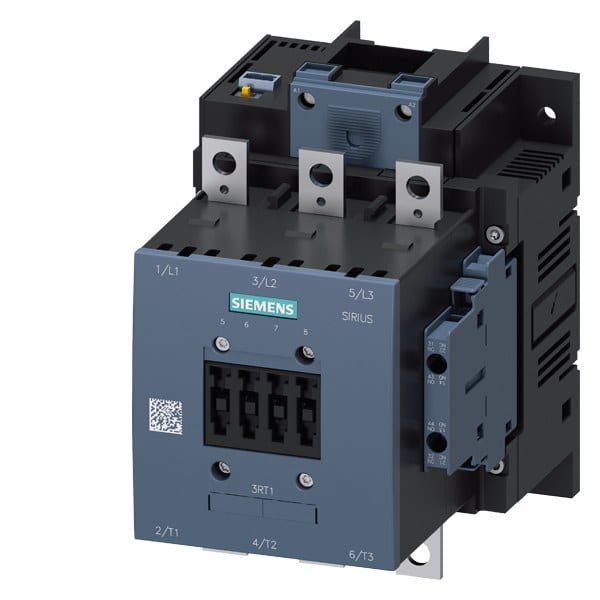

SIEMENS - Schütz, AC-1, 275 A/690 V/40 °C, 3-polig, AC/DC 96-127V, PLC-IN optional, 2S+2Ö
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 3RT14566NF36
Bemessungssteuerspeisespannung AC 50 Hz - 96 .. 127 V
Bemessungssteuerspeisespannung DC - 96 .. 127 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4011209509801
Sonepar Artikelnummer
120582291
Hersteller Artikelnummer
3RT14566NF36
Hersteller Typ
3RT1456-6NF36
Hersteller Artikel Nr.:
3RT14566NF36
Bemessungssteuerspeisespannung AC 50 Hz:
96 .. 127 V
Bemessungssteuerspeisespannung DC:
96 .. 127 V
Spannungsart zur Betätigung:
AC/DC
Anzahl der Öffner als Hauptkontakte:
0
Anzahl der Schließer als Hauptkontakte:
3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:
275 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:
97 A
Bemessungssteuerspeisespannung AC 60 Hz:
96 .. 127 V
Anschlussart Hauptstromkreis:
Schienenanschluss
Betriebsspannung AC 50 Hz:
690 V
Bemessungsbetriebsleistung NEMA:
55.1624 kW
Anzahl der Hilfskontakte als Schließer:
2
Anzahl der Hilfskontakte als Öffner:
2
Geeignet für Reiheneinbau:
Ja
Breite:
120 mm
Höhe:
172 mm
Tiefe:
170 mm
Herkunftsland:
DE
Zolltarifnummer:
85364900
Gewicht:
3.327 kg
- Stromstärke: 275 A
- Spannung: 690 V
- Temperaturbereich: bis 40°C
- Steuerspannung: 96-127 V AC (50-60 Hz) / DC SPS-Eingang 24 V DC
- Antriebsart: elektronisch
- Hilfskontakte: 2 S + 2 Ö
- Hauptstromkreisanschluss: über Schiene
- Verbraucheranbindung: direkt oder über PLC-Eingang
- Montage: klimafest und weltweit zugelassen (z.B. IEC und UL/CSA)
- Anschlussart: Schraubanschluss für Steuer- und Hilfsstromkreis, Federzuganschluss verfügbar
- Große Leistung bei kompaktem Design.
- Vielseitige Kombination mit anderen Komponenten im Verbraucherabzweig.
- Reduzierung der Komplexität durch vormontierte Hilfsschalter.
- Erhältlich in verschiedenen Baugrößen und einem großen Leistungsbereich.
- Wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss.
- Vielseitiges Zubehör, wie Verdrahtungsbausätze, verfügbar.
Leistungsschütz AC-1 275 A / 690 V / 40°C
Das Schütz SIRIUS 3RT14 dient zum Schalten von schwach oder nicht induktiven Verbrauchern und bietet eine hohe Kontaktzuverlässigkeit bei kompakter Bauweise.
Technische Details:
Kunden Vorteile:
