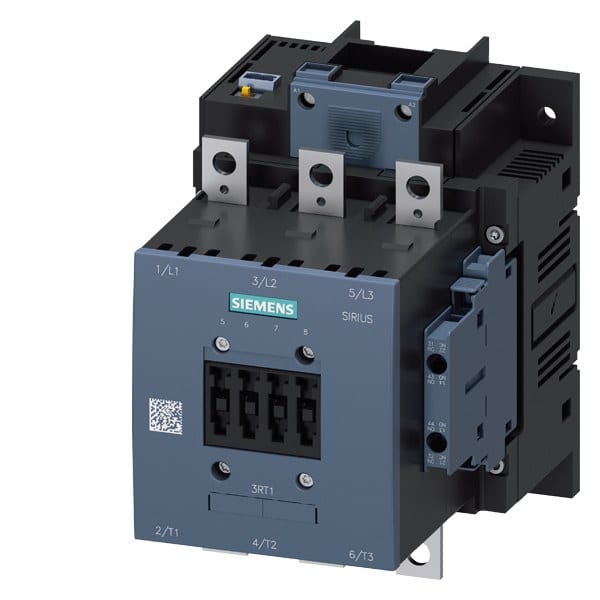

SIEMENS - Schütz, AC-1, 275A/690V, DC 24V, 0,7-1,25*Us, 2S+2Ö, 3-polig
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 3RT14566XB460LA2
Bemessungssteuerspeisespannung DC - 24 V
Spannungsart zur Betätigung - DC
Anzahl der Öffner als Hauptkontakte - 0
Anzahl der Schließer als Hauptkontakte - 3
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4047621022581
Sonepar Artikelnummer
120582299
Hersteller Artikelnummer
3RT14566XB460LA2
Hersteller Typ
3RT1456-6XB46-0LA2
Hersteller Artikel Nr.:
3RT14566XB460LA2
Bemessungssteuerspeisespannung DC:
24 V
Spannungsart zur Betätigung:
DC
Anzahl der Öffner als Hauptkontakte:
0
Anzahl der Schließer als Hauptkontakte:
3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:
275 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:
97 A
Bemessungsbetriebsleistung bei AC-3, 400 V:
55 kW
Anschlussart Hauptstromkreis:
Schraubanschluss
Betriebsspannung AC 50 Hz:
690 V
Betriebsspannung AC 60 Hz:
690 V
Bemessungsbetriebsleistung NEMA:
55.1624 kW
Anzahl der Hilfskontakte als Schließer:
2
Anzahl der Hilfskontakte als Öffner:
2
Geeignet für Reiheneinbau:
Ja
Breite:
120 mm
Höhe:
172 mm
Tiefe:
170 mm
Herkunftsland:
DE
Zolltarifnummer:
85364190
Gewicht:
3.399 kg
- AC-1 Leistung: 275 A
- Spannung: 690 V
- Temperaturbereich: bis 40°C
- Überspannungsfestigkeit: Uc: 24 V DC
- SPS-Eingang: 24 - 110 V DC
- Antrieb: elektronisch
- Hilfskontakte: 2 S + 2 Ö
- Hauptstromkreis: Schiene
- Steuer- und Hilfsstromkreis: Schraubanschluss
- Erweiterte Einsatzbedingungen: Bahn IEC 60077
- Klimafest und weltweit zugelassen (IEC, UL/CSA)
- Optimale Kombination mit anderen Komponenten im Verbraucherabzweig.
- Reduzierte Komplexität des Aufbaus durch vormontierte Hilfsschalter.
- DC-Weitspannungsbereich und PLC-Steuereingang für flexible Anwendungen.
- Schneller, wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss im Hilfs- und Steuerstromkreis.
- Vielfältiges Zubehör, wie Verdrahtungsbausätze, zur Reduzierung des Verdrahtungsaufwands.
- Einfache Effizienz durch den SIRIUS Systembaukasten, der immer aktuell ist.
Leistungsschütz AC-1 275 A / 690 V / 40°C
Der Leistungsschütz SIRIUS 3RT14 dient zum Schalten von schwach oder nicht induktiven Verbrauchern unter extremen Bedingungen, wie z.B. für Bahnanwendungen.
Technische Details:
Kunden Vorteile:
