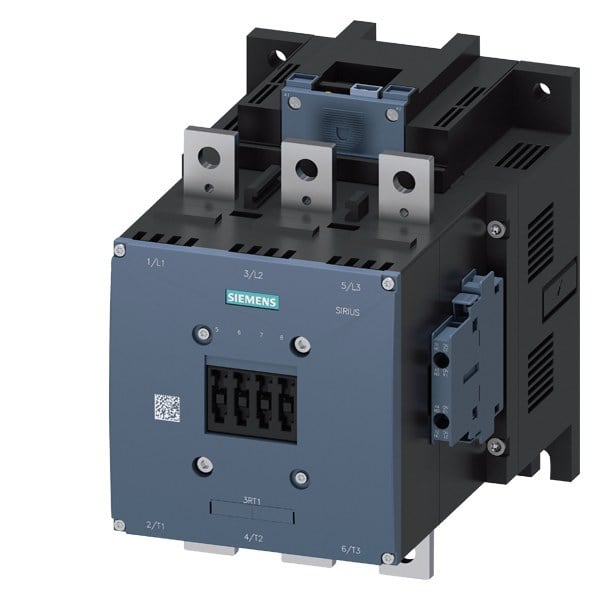

SIEMENS - Schütz, AC-1, 690 A/690 V/40 °C, 3-polig, AC/DC 21-27,3V, PLC-IN optional, 2S+2Ö
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 3RT14766NB36
Bemessungssteuerspeisespannung AC 50 Hz - 21 .. 27.3 V
Bemessungssteuerspeisespannung DC - 21 .. 27.3 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4011209510197
Sonepar Artikelnummer
120582340
Hersteller Artikelnummer
3RT14766NB36
Hersteller Typ
3RT1476-6NB36
Hersteller Artikel Nr.:
3RT14766NB36
Bemessungssteuerspeisespannung AC 50 Hz:
21 .. 27.3 V
Bemessungssteuerspeisespannung DC:
21 .. 27.3 V
Spannungsart zur Betätigung:
AC/DC
Anzahl der Öffner als Hauptkontakte:
0
Anzahl der Schließer als Hauptkontakte:
3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:
690 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:
170 A
Bemessungssteuerspeisespannung AC 60 Hz:
21 .. 27.3 V
Anschlussart Hauptstromkreis:
Schienenanschluss
Betriebsspannung AC 50 Hz:
690 V
Bemessungsbetriebsleistung NEMA:
110.325 kW
Anzahl der Hilfskontakte als Schließer:
2
Anzahl der Hilfskontakte als Öffner:
2
Geeignet für Reiheneinbau:
Ja
Breite:
160 mm
Höhe:
214 mm
Tiefe:
225 mm
Herkunftsland:
DE
Zolltarifnummer:
85364190
Gewicht:
10.550 kg
- Polzahl: 3-polig
- Hauptstrom: 690A
- Spannung: 690 V
- Umgebungstemperatur: 40°C
- Uc: 21-27,3 V AC (50-60 Hz) / DC
- SPS-Eingang: 24 V DC
- Hilfskontakte: 2 S + 2 Ö
- Steuer- und Hilfsstromkreis: Schraubanschluss
- Klimafest: ja, weltweit zugelassen (z.B. IEC und UL/CSA)
- Verschiedene Baugrößen: verfügbar
- Weitspannungsbereich: einige Varianten
- PLC-Steuereingang: verfügbar
- Hohe Kontaktzuverlässigkeit und kompakte Bauweise.
- Reduzierte Komplexität durch vormontierte Hilfsschalter.
- Flexible Anbindung an die Steuerung (direkt oder über PLC-Eingang).
- Einfacher, wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss im Hilfs- und Steuerstromkreis.
- Vielfältiges Zubehör, wie Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren.
- Optimale Kombination mit anderen Komponenten im Verbraucherabzweig möglich.
Leistungsschütz AC-1 690A / 690 V / 40°C
Das SIRIUS 3RT14 Leistungsschütz ist für das Schalten von schwach oder nicht induktiven Verbrauchern ausgelegt und bietet hohe Leistung in kompakter Bauweise.
Technische Details:
Kundenben Vorteile:
