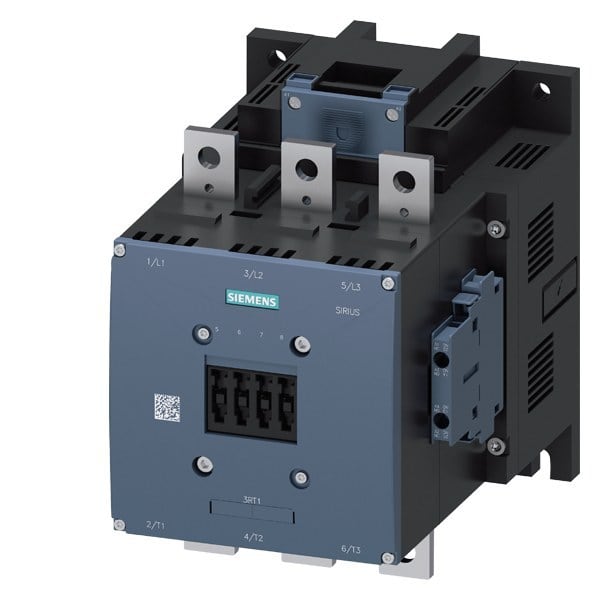

SIEMENS - Schütz, AC-1, 690 A/690 V/40 °C, 3-polig, AC/DC 220-240V, 2S+2Ö
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 3RT14766AP36
Bemessungssteuerspeisespannung AC 50 Hz - 220 .. 240 V
Bemessungssteuerspeisespannung DC - 220 .. 240 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4011209510128
Sonepar Artikelnummer
120226109
Hersteller Artikelnummer
3RT14766AP36
Hersteller Typ
3RT1476-6AP36
Hersteller Artikel Nr.:
3RT14766AP36
Bemessungssteuerspeisespannung AC 50 Hz:
220 .. 240 V
Bemessungssteuerspeisespannung DC:
220 .. 240 V
Spannungsart zur Betätigung:
AC/DC
Anzahl der Öffner als Hauptkontakte:
0
Anzahl der Schließer als Hauptkontakte:
3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:
690 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:
170 A
Bemessungssteuerspeisespannung AC 60 Hz:
220 .. 240 V
Anschlussart Hauptstromkreis:
Schienenanschluss
Betriebsspannung AC 50 Hz:
690 V
Bemessungsbetriebsleistung NEMA:
110.325 kW
Anzahl der Hilfskontakte als Schließer:
2
Anzahl der Hilfskontakte als Öffner:
2
Geeignet für Reiheneinbau:
Ja
Breite:
160 mm
Höhe:
214 mm
Tiefe:
225 mm
Herkunftsland:
DE
Zolltarifnummer:
85364900
Gewicht:
10.299 kg
- Stromstärke: 690A
- Spannung: 690 V
- Temperaturbereich: bis 40°C
- Spannungsversorgung: 220-240 V AC (50-60 Hz) / DC
- Hilfskontakte: 2 S + 2 Ö
- Anschlussart: Schraubanschluss
- Gehäuse: klimafest und weltweit zugelassen (IEC und UL/CSA)
- Ansteuerung: direkt oder über PLC-Eingang
- Verfügbare Größen: verschiedene Baugrößen und Leistungsbereiche
- Hohe Kontaktzuverlässigkeit und kompakte Bauweise reduzieren den Platzbedarf.
- Vormontierte Hilfsschalter vereinfachen den Aufbaus und reduzieren die Komplexität.
- Vielseitige Kombinationsmöglichkeiten mit anderen Komponenten im Verbraucherabzweig.
- Schneller, wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss im Hilfs- und Steuerstromkreis.
- Vielfältiges Zubehör wie Verdrahtungsbausätze und Klemmenabdeckungen minimiert den Verdrahtungsaufwand.
Leistungsschütz AC-1 690A
Der Schütz SIRIUS 3RT14 ist ideal zum Schalten von schwach oder nicht induktiven Verbrauchern und überzeugt durch eine kompakte Bauweise bei hoher Leistung.
Technische Details:
Kunden Vorteile:
