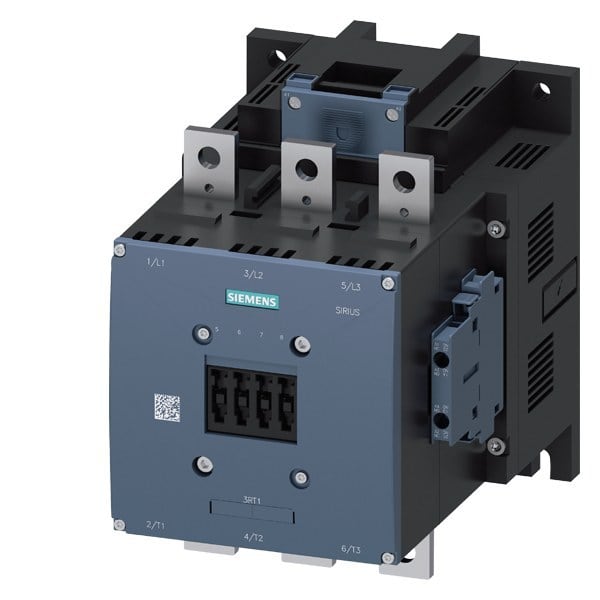

SIEMENS - Schütz, AC-1, 690 A/690 V/40 °C, 3-polig, AC/DC 23-26V, 2S+2Ö
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 3RT14766AB36
Bemessungssteuerspeisespannung AC 50 Hz - 23 .. 26 V
Bemessungssteuerspeisespannung DC - 23 .. 26 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4011209510081
Sonepar Artikelnummer
120582329
Hersteller Artikelnummer
3RT14766AB36
Hersteller Typ
3RT1476-6AB36
Hersteller Artikel Nr.:
3RT14766AB36
Bemessungssteuerspeisespannung AC 50 Hz:
23 .. 26 V
Bemessungssteuerspeisespannung DC:
23 .. 26 V
Spannungsart zur Betätigung:
AC/DC
Anzahl der Öffner als Hauptkontakte:
0
Anzahl der Schließer als Hauptkontakte:
3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:
690 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:
170 A
Bemessungssteuerspeisespannung AC 60 Hz:
23 .. 26 V
Anschlussart Hauptstromkreis:
Schienenanschluss
Betriebsspannung AC 50 Hz:
690 V
Bemessungsbetriebsleistung NEMA:
110.325 kW
Anzahl der Hilfskontakte als Schließer:
2
Anzahl der Hilfskontakte als Öffner:
2
Geeignet für Reiheneinbau:
Ja
Breite:
160 mm
Höhe:
214 mm
Tiefe:
225 mm
Herkunftsland:
DE
Zolltarifnummer:
85364190
Gewicht:
10.524 kg
- Stromstärke: 690 A
- Spannung: 690 V
- Temperaturbereich: -40°C bis +40°C
- Hilfskontakte: 2 S + 2 Ö
- Steuer- und Hilfsstromkreis: Schraubanschluss
- Spannungsversorgung: 23-26 V AC (50-60 Hz) / DC
- Kombinationsfähigkeit: Vielfältig mit anderen Komponenten im Verbraucherabzweig
- Zulassungen: IEC und UL/CSA
- Anschlussmöglichkeiten: Über Schienen oder Rahmenklemmen
- Zusatzanschlüsse: Federzuganschluss für Hilfs- und Steuerstromkreis
- Hohe Kontaktzuverlässigkeit und deren Langlebigkeit.
- Reduzierung der Komplexität des Aufbaus durch vormontierte Hilfsschalter.
- Vielfältiges Zubehör wie Verdrahtungsbausätze vereinfacht den Installationsprozess.
- Klimafeste Bauweise ermöglicht den Einsatz in unterschiedlichen Umgebungen.
- Erhältlich in verschiedenen Baugrößen und Leistungsbereichen, passend für diverse Anwendungen.
- Einfach, effizient, immer aktuell durch den SIRIUS Systembaukasten.
Leistungsschütz AC-1 690A / 690 V / 40°C
Der Schütz SIRIUS 3RT14 ist zum Schalten von schwach oder nicht induktiven Verbrauchern konzipiert und bietet hohe Leistung bei kompakter Bauweise.
Technische Details:
Kunden Vorteile:
Haftungsausschluss: Generiert durch KI.
Ein SIEMENS Produkt
Entdecken Sie die SIEMENS-Serie
