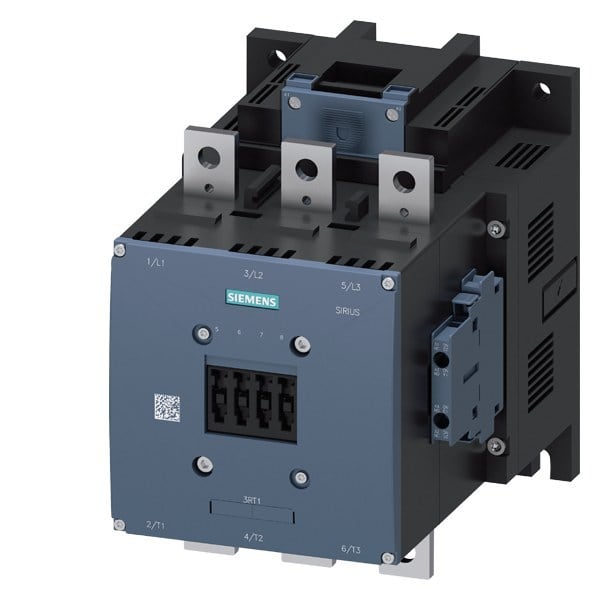

SIEMENS - Schütz, AC-1, 690 A/690 V/40 °C, 3-polig, AC/DC 500-550V, 2S+2Ö
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 3RT14766AS36
Bemessungssteuerspeisespannung AC 50 Hz - 500 .. 550 V
Bemessungssteuerspeisespannung DC - 500 .. 550 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4011209510142
Sonepar Artikelnummer
120582335
Hersteller Artikelnummer
3RT14766AS36
Hersteller Typ
3RT1476-6AS36
Hersteller Artikel Nr.:
3RT14766AS36
Bemessungssteuerspeisespannung AC 50 Hz:
500 .. 550 V
Bemessungssteuerspeisespannung DC:
500 .. 550 V
Spannungsart zur Betätigung:
AC/DC
Anzahl der Öffner als Hauptkontakte:
0
Anzahl der Schließer als Hauptkontakte:
3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:
690 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:
170 A
Bemessungssteuerspeisespannung AC 60 Hz:
500 .. 550 V
Anschlussart Hauptstromkreis:
Schienenanschluss
Betriebsspannung AC 50 Hz:
690 V
Bemessungsbetriebsleistung NEMA:
110.325 kW
Anzahl der Hilfskontakte als Schließer:
2
Anzahl der Hilfskontakte als Öffner:
2
Geeignet für Reiheneinbau:
Ja
Breite:
160 mm
Höhe:
214 mm
Tiefe:
225 mm
Herkunftsland:
DE
Zolltarifnummer:
85364900
Gewicht:
9.100 kg
- Typ: 3-polig
- Leistung: 690A
- Spannung: 690 V
- Temperaturbereich: 40°C
- Steuerspannung: 500-550 V AC (50-60 Hz) / DC
- Hilfskontakte: 2 S + 2 Ö
- Schluss: Schraubanschluss
- Vormontierte Hilfsschalter: Ja
- Zulassungen: IEC und UL/CSA
- Betriebsarten: AC oder DC
- Montagemöglichkeiten: Schienen oder Rahmenklemmen
- Kompatibilität mit anderen Komponenten im Verbraucherabzweig für vielfältige Anwendungen.
- Reduzierte Komplexität durch vormontierte Hilfsschalter.
- Weltweite Zulassungen garantieren Einsatzmöglichkeiten in verschiedenen Märkten.
- Schneller, wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss im Hilfs- und Steuerstromkreis.
- Vielseitiges Zubehör wie Verdrahtungsbausätze ermöglicht eine erhebliche Reduzierung des Verdrahtungsaufwands.
Leistungsschütz AC-1 690A
Der Schütz SIRIUS 3RT14 dient zum Schalten von schwach oder nicht induktiven Verbrauchern mit hoher Zuverlässigkeit und Leistung.
Technische Details:
Kunden Nutzen:
