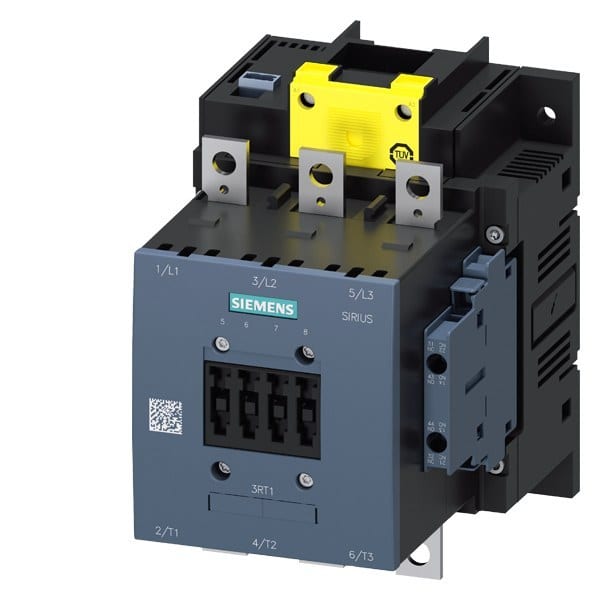

SIEMENS - Schütz,AC-3e,115A/55kW/400V,3-polig,AC/DC96-127V,F-PLC-IN,2S+2Ö,Anschlussschi...
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 3RT10546SF36
Bemessungssteuerspeisespannung AC 50 Hz - 96 .. 127 V
Bemessungssteuerspeisespannung DC - 96 .. 127 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4047621042978
Sonepar Artikelnummer
120581959
Hersteller Artikelnummer
3RT10546SF36
Hersteller Typ
3RT1054-6SF36
Hersteller Artikel Nr.:
3RT10546SF36
Bemessungssteuerspeisespannung AC 50 Hz:
96 .. 127 V
Bemessungssteuerspeisespannung DC:
96 .. 127 V
Spannungsart zur Betätigung:
AC/DC
Anzahl der Öffner als Hauptkontakte:
0
Anzahl der Schließer als Hauptkontakte:
3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:
160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:
115 A
Bemessungsbetriebsleistung bei AC-3, 400 V:
55 kW
Bemessungsbetriebsleistung bei AC-4, 400 V:
55 kW
Bemessungssteuerspeisespannung AC 60 Hz:
96 .. 127 V
Anschlussart Hauptstromkreis:
Schienenanschluss
Betriebsspannung AC 50 Hz:
1000 V
Betriebsspannung AC 60 Hz:
1000 V
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:
97 A
Bemessungsbetriebsleistung NEMA:
73.5499 kW
Anzahl der Hilfskontakte als Schließer:
2
Anzahl der Hilfskontakte als Öffner:
2
Geeignet für Reiheneinbau:
Ja
Breite:
120 mm
Höhe:
172 mm
Tiefe:
170 mm
Herkunftsland:
DE
Zolltarifnummer:
85364900
Gewicht:
3.287 kg
- AC-3e/AC-3 115 A
- 55 kW / 400 V
- AC (50-60 Hz) / DC Uc: 96-127 V
- Eingang: 24 V DC, 3-polig
- Hilfskontakte: 2 S + 2 Ö
- Antrieb: elektronisch
- Schiene im Hauptstromkreis
- Schraubanschluss für Steuer- und Hilfstromkreis
- Klimafest und weltweit zugelassen (z.B. IEC und UL/CSA)
- IE3/IE4 ready
- Hohe Kontaktzuverlässigkeit bei gleichzeitig kompakter Bauweise.
- Einfache Kombination mit anderen Komponenten im Verbraucherabzweig.
- Passende Anbindung an die Steuerung durch einen fehlersicheren PLC-Eingang.
- Vormontierte Hilfsschalter reduzieren die Komplexität des Aufbaus.
- Vielfältiges Zubehör verfügbar, um den Verdrahtungsaufwand erheblich zu reduzieren.
- Verschiedene Baugrößen und großer Leistungsbereich verfügbar.
Leistungsschütz
Der Leistungsschütz SIRIUS 3RT1 ist konzipiert zum Schalten von Motoren mit großer Leistung und eignet sich besonders für sicherheitsgerichtete Anwendungen bis SIL CL 3.
Technische Details:
Kunden Vorteile:
Haftungsausschluss: Generiert durch KI.
