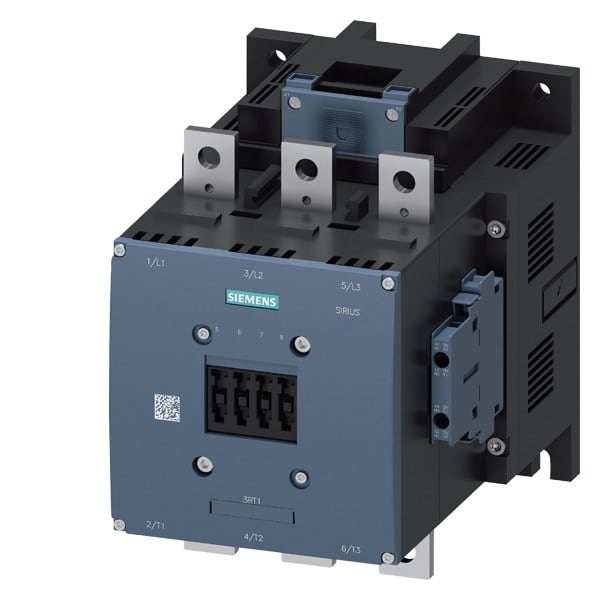

SIEMENS - Schütz,AC-3e,500A/250kW/400V,3-polig,AC/DC380-420V,2S+2Ö,Anschlussschiene/Sch...
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 3RT10766AV36
Bemessungssteuerspeisespannung AC 50 Hz - 380 .. 420 V
Bemessungssteuerspeisespannung DC - 380 .. 420 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4011209508583
Sonepar Artikelnummer
120582193
Hersteller Artikelnummer
3RT10766AV36
Hersteller Typ
3RT1076-6AV36
Hersteller Artikel Nr.:
3RT10766AV36
Bemessungssteuerspeisespannung AC 50 Hz:
380 .. 420 V
Bemessungssteuerspeisespannung DC:
380 .. 420 V
Spannungsart zur Betätigung:
AC/DC
Anzahl der Öffner als Hauptkontakte:
0
Anzahl der Schließer als Hauptkontakte:
3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:
610 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:
500 A
Bemessungsbetriebsleistung bei AC-3, 400 V:
250 kW
Bemessungsbetriebsleistung bei AC-4, 400 V:
250 kW
Bemessungssteuerspeisespannung AC 60 Hz:
380 .. 420 V
Anschlussart Hauptstromkreis:
Schienenanschluss
Betriebsspannung AC 50 Hz:
1000 V
Betriebsspannung AC 60 Hz:
1000 V
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:
430 A
Bemessungsbetriebsleistung NEMA:
294.2 kW
Anzahl der Hilfskontakte als Schließer:
2
Anzahl der Hilfskontakte als Öffner:
2
Geeignet für Reiheneinbau:
Ja
Breite:
160 mm
Höhe:
214 mm
Tiefe:
225 mm
Herkunftsland:
DE
Zolltarifnummer:
85364900
Gewicht:
10.100 kg
- Typ: Leistungsschütz SIRIUS 3RT1
- Stromstärke: 500 A
- Leistung: 250 kW
- Spannung: 400 V AC (50-60 Hz)
- DC Uc: 380-420 V
- Polzahl: 3-polig
- Hilfskontakte: 2 S + 2 Ö
- Antrieb: konventionell
- Hauptanschluss: Schiene
- Steuer- und Hilfsstromkreis: Schraubanschluss
- Klimafest: Ja, weltweit zugelassen (z.B. IEC und UL/CSA)
- IE3/IE4-ready: Ja
- Varianten: AC oder DC betätigt, mit Weitspannungsbereich und PLC-Steuereingang
- Zubehör: Verdrahtungsbausätze, Hilfsschalter, Klemmenabdeckungen
- Hohe Leistung bei kompakter Bauweise.
- Einfacher Aufbau durch vormontierte Hilfsschalter.
- Vielfältige Kombinationsmöglichkeiten mit anderen Komponenten.
- Schneller und wartungsfreier Anschluss durch Federzuganschluss.
- Reduzierter Verdrahtungsaufwand durch Zubehör.
- Immer aktuelle und effiziente Lösungen im SIRIUS Systembaukasten.
Leistungsschütz, AC-3e/AC-3 500 A
Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren mit hoher Kontaktzuverlässigkeit und kompakter Bauweise.
Technische Details:
Kunden Vorteile:
