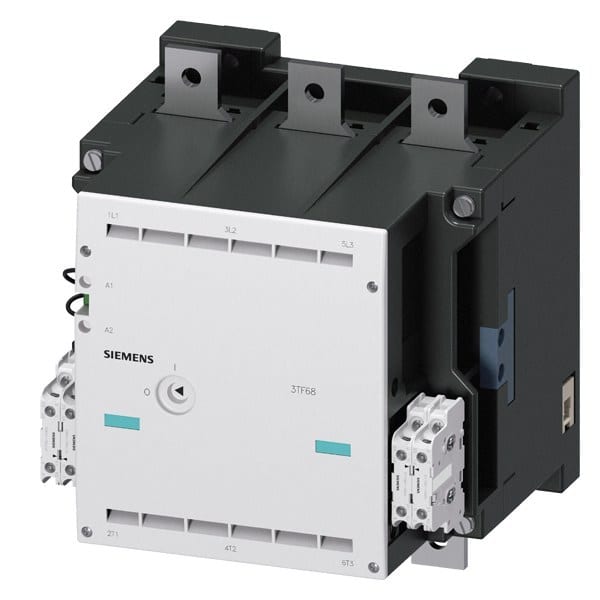

SIEMENS - Schütz Bgr.14, 3pol., AC-3, 335kW, 400/380V (1000V) (4NO+4NC)
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 3TF68448CQ7
Bemessungssteuerspeisespannung AC 50 Hz - 380 .. 460 V
Spannungsart zur Betätigung - AC
Anzahl der Öffner als Hauptkontakte - 0
Anzahl der Schließer als Hauptkontakte - 3
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4011209211858
Sonepar Artikelnummer
120586085
Hersteller Artikelnummer
3TF68448CQ7
Hersteller Typ
3TF6844-8CQ7
Hersteller Artikel Nr.:
3TF68448CQ7
Bemessungssteuerspeisespannung AC 50 Hz:
380 .. 460 V
Spannungsart zur Betätigung:
AC
Anzahl der Öffner als Hauptkontakte:
0
Anzahl der Schließer als Hauptkontakte:
3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:
700 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:
630 A
Bemessungsbetriebsleistung bei AC-3, 400 V:
355 kW
Bemessungssteuerspeisespannung AC 60 Hz:
380 .. 460 V
Anschlussart Hauptstromkreis:
Schienenanschluss
Betriebsspannung AC 50 Hz:
1000 V
Betriebsspannung AC 60 Hz:
1000 V
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:
610 A
Bemessungsbetriebsleistung NEMA:
389.814 kW
Anzahl der Hilfskontakte als Schließer:
4
Anzahl der Hilfskontakte als Öffner:
4
Geeignet für Reiheneinbau:
Ja
Breite:
230 mm
Höhe:
276 mm
Tiefe:
237 mm
Herkunftsland:
TR
Zolltarifnummer:
85364900
Gewicht:
19.426 kg
- Stromstärke: 630 A
- Leistung: 335 kW / 400 V
- Betriebsspannung: Ue 1000 V
- Poligkeit: 3-polig
- Spannungsbereich: Uc: 380-460 V AC (50/60 Hz)
- Antrieb: konventionell
- Hilfskontakte: 4 S + 4 Ö
- Hauptstromkreis: Schiene
- Steuer- und Hilfsstromkreis: Schraubanschluss
- Zulassungen: IEC und UL/CSA
- IE3/IE4 ready
- Baugrößen: erhältlich in zwei Baugrößen
- Betätigung: AC- oder DC-Betätigung
- Besonders hohe Schaltlebensdauer, geeignet für häufiges Schalten im Tippbetrieb.
- Vormontierte Hilfsschalter reduzieren die Komplexität des Aufbaus.
- Vielfältiges Zubehör wie Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen verfügbar.
- Geräte sind weltweit zugelassen und bieten hohe Zuverlässigkeit.
Vakuumschütz AC-3e/AC-3 630 A
Der Vakuumschütz 3TF6 ist zum Schalten von Motoren konzipiert und überzeugt durch größte Leistung bei kompakter Bauweise und hoher Kontaktzuverlässigkeit.
Technische Details:
Kunden Vorteile:
