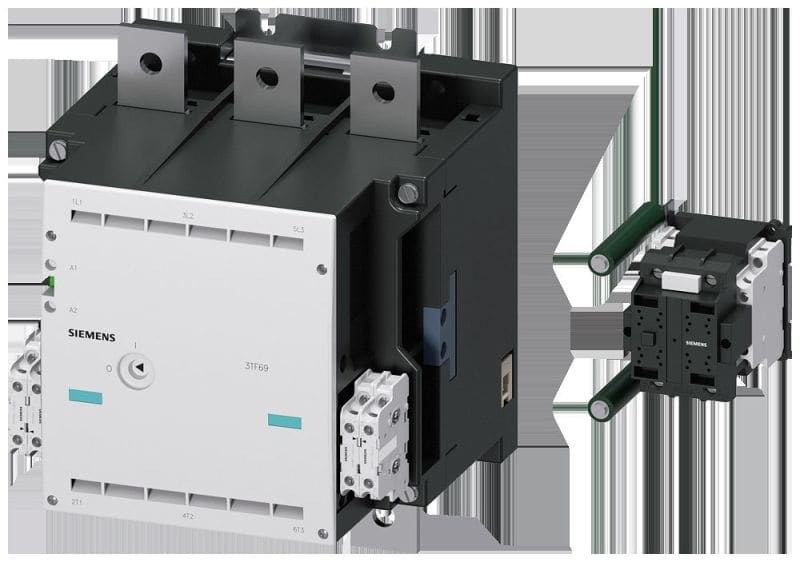

SIEMENS - Schütz Bgr.14 3pol. AC-3 450kW, 400/380V (1000V) Hilfsschalter 33 (3NO+3NC)
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 3TF69338QG7
Bemessungssteuerspeisespannung AC 50 Hz - 110 .. 120 V
Spannungsart zur Betätigung - AC
Anzahl der Öffner als Hauptkontakte - 0
Anzahl der Schließer als Hauptkontakte - 3
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4011209356290
Sonepar Artikelnummer
120586097
Hersteller Artikelnummer
3TF69338QG7
Hersteller Typ
3TF6933-8QG7
Hersteller Artikel Nr.:
3TF69338QG7
Bemessungssteuerspeisespannung AC 50 Hz:
110 .. 120 V
Spannungsart zur Betätigung:
AC
Anzahl der Öffner als Hauptkontakte:
0
Anzahl der Schließer als Hauptkontakte:
3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:
910 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:
820 A
Bemessungsbetriebsleistung bei AC-3, 400 V:
450 kW
Bemessungssteuerspeisespannung AC 60 Hz:
110 .. 120 V
Anschlussart Hauptstromkreis:
Schienenanschluss
Betriebsspannung AC 50 Hz:
1000 V
Betriebsspannung AC 60 Hz:
1000 V
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:
690 A
Bemessungsbetriebsleistung NEMA:
514.849 kW
Anzahl der Hilfskontakte als Schließer:
3
Anzahl der Hilfskontakte als Öffner:
3
Geeignet für Reiheneinbau:
Ja
Breite:
230 mm
Höhe:
295 mm
Tiefe:
237 mm
Herkunftsland:
TR
Zolltarifnummer:
85364900
Gewicht:
21.900 kg
- Stromtragfähigkeit: 630 A bei 335 kW / 400 V
- AC-3: 820 A bei 450 kW / 400 V
- Spannungsbereich: Ue 1000V
- Schutzspannung: Uc: 110-120 V AC (50/60Hz)
- Antrieb: Konventionell mit Brückengleichrichter
- Hauptstr.: Schiene
- Steuer- und Hilfsstromkreis: Schraubanschluss
- Hilfskontakte: 3 S + 3 Ö
- Weltweite Zulassungen: z.B. IEC und UL/CSA
- IE3/IE4-Ready
- Verfügbare Baugrößen: In AC- oder DC-Betätigung und in einem großen Leistungsbereich
- Zusätzliches Zubehör: Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen
- Hohe Kontaktzuverlässigkeit für optimale Leistung.
- Besonders hohe Schaltlebensdauer, ideal für häufiges Schalten im Tippbetrieb.
- Vormontierte Hilfsschalter reduzieren die Komplexität des Aufbaus.
- Flexibilität durch verschiedene Baugrößen und Betätigungen.
Vakuumschütz AC-3e
Der Vakuumschütz AC-3e dient zum zuverlässigen Schalten von Motoren mit hoher Leistung und Kontaktzuverlässigkeit in kompakter Bauweise.
Technische Details:
Kunden Vorteile:
