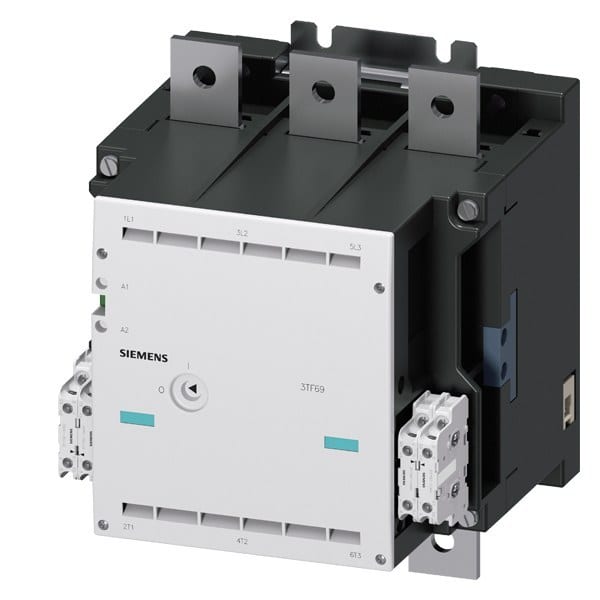

SIEMENS - Schütz Bgr.14, 3pol., AC-3, 450kW, 400/380V (690V) (4NO+4NC)
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 3TF69440CF7
Bemessungssteuerspeisespannung AC 50 Hz - 110 .. 132 V
Spannungsart zur Betätigung - AC
Anzahl der Öffner als Hauptkontakte - 0
Anzahl der Schließer als Hauptkontakte - 3
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4011209044500
Sonepar Artikelnummer
120586099
Hersteller Artikelnummer
3TF69440CF7
Hersteller Typ
3TF6944-0CF7
Hersteller Artikel Nr.:
3TF69440CF7
Bemessungssteuerspeisespannung AC 50 Hz:
110 .. 132 V
Spannungsart zur Betätigung:
AC
Anzahl der Öffner als Hauptkontakte:
0
Anzahl der Schließer als Hauptkontakte:
3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:
910 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:
820 A
Bemessungsbetriebsleistung bei AC-3, 400 V:
450 kW
Bemessungssteuerspeisespannung AC 60 Hz:
110 .. 132 V
Anschlussart Hauptstromkreis:
Schienenanschluss
Betriebsspannung AC 50 Hz:
690 V
Betriebsspannung AC 60 Hz:
690 V
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:
690 A
Bemessungsbetriebsleistung NEMA:
514.849 kW
Anzahl der Hilfskontakte als Schließer:
4
Anzahl der Hilfskontakte als Öffner:
4
Geeignet für Reiheneinbau:
Ja
Breite:
230 mm
Höhe:
295 mm
Tiefe:
237 mm
Herkunftsland:
TR
Zolltarifnummer:
85364900
Gewicht:
20.734 kg
- Nennstrom: 630 A, 335 kW / 400 V
- Maximaler Nennstrom: 820 A, 450 kW / 400 V
- Ue: 690 V
- Polzahl: 3-polig
- Uc: 110-132 V AC (50/60 Hz)
- Antrieb: konventionell
- Hilfskontakte: 4 S + 4 Ö
- Hauptstromanschluss: Schiene
- Steuer- und Hilfsstromkreis: Schraubanschluss
- Besonders hohe Schaltlebensdauer für häufiges Schalten im Tippbetrieb.
- Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus.
- Weltweite Zulassung (z.B. IEC und UL/CSA) und IE3/IE4 ready.
- Erhältlich in zwei Baugrößen und in einem großen Leistungsbereich.
- Vielfältiges Zubehör wie Überspannungsbegrenzer, Hilfsschalter und Klemmenabdeckungen verfügbar.
Vakuumschütz AC-3e
Der Vakuumschütz 3TF6 ist ideal zum Schalten von Motoren und bietet höchste Leistung bei kompakter Bauweise und hoher Kontaktzuverlässigkeit.
Technische Details:
Kunden Vorteile:
