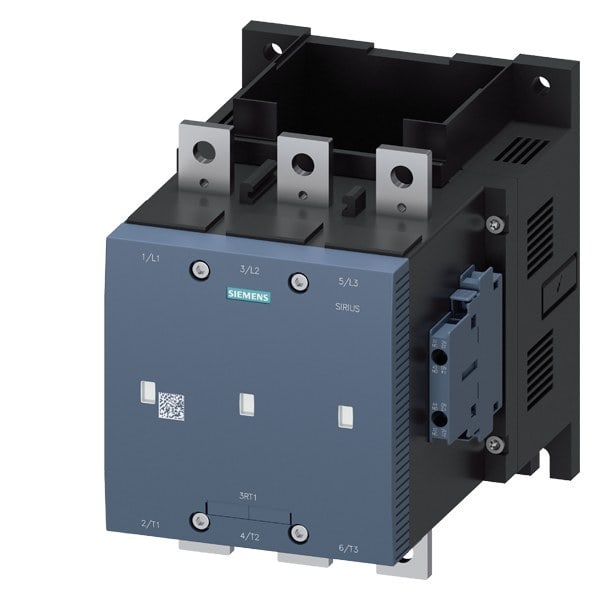

SIEMENS - Vakuumschütz,AC-3e,500A/250kW/400V,3-polig,AC/DC575-600V,2S+2Ö,Anschlussschie...
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 3RT12766AT36
Bemessungssteuerspeisespannung AC 50 Hz - 575 .. 600 V
Bemessungssteuerspeisespannung DC - 575 .. 600 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4011209509566
Sonepar Artikelnummer
120582270
Hersteller Artikelnummer
3RT12766AT36
Hersteller Typ
3RT1276-6AT36
Hersteller Artikel Nr.:
3RT12766AT36
Bemessungssteuerspeisespannung AC 50 Hz:
575 .. 600 V
Bemessungssteuerspeisespannung DC:
575 .. 600 V
Spannungsart zur Betätigung:
AC/DC
Anzahl der Öffner als Hauptkontakte:
0
Anzahl der Schließer als Hauptkontakte:
3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:
610 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:
500 A
Bemessungsbetriebsleistung bei AC-3, 400 V:
250 kW
Bemessungsbetriebsleistung bei AC-4, 400 V:
250 kW
Bemessungssteuerspeisespannung AC 60 Hz:
575 .. 600 V
Anschlussart Hauptstromkreis:
Schienenanschluss
Betriebsspannung AC 50 Hz:
1000 V
Betriebsspannung AC 60 Hz:
1000 V
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:
430 A
Bemessungsbetriebsleistung NEMA:
294.2 kW
Anzahl der Hilfskontakte als Schließer:
2
Anzahl der Hilfskontakte als Öffner:
2
Geeignet für Reiheneinbau:
Ja
Breite:
160 mm
Höhe:
217 mm
Tiefe:
225 mm
Herkunftsland:
DE
Zolltarifnummer:
85364900
Gewicht:
10.420 kg
- Stromstärke: 500 A
- Leistung: 250 kW / 400 V
- Spannungsbereich: Uc: 575-600 V AC (50-60 Hz) / DC
- Hilfskontakte: 2 S + 2 Ö
- Hauptstromkreisanschluss: Schiene oder Rahmenklemmen
- Steuer- und Hilfsstromkreis: Schraubanschluss oder Federzuganschluss
- Klimafest: Ja, weltweit zugelassen (z.B. IEC und UL/CSA)
- Verfügbare Baugrößen: Unterschiedliche Größen im Leistungsbereich
- Besonderheiten: DC-Weitspannungsbereich und PLC-Steuereingang
- Hohe Kontaktzuverlässigkeit sorgt für sicheren Betrieb.
- Besonders hohe Schaltlebensdauer, ideal für häufiges Schalten im Tippbetrieb.
- Einfach zu kombinieren mit anderen Komponenten im Verbraucherabzweig.
- Vormontierte Hilfsschalter reduzieren die Komplexität des Aufbaus.
- Einfache und wartungsfreie Installation durch Federzuganschluss.
- Vielfältiges Zubehör, wie Verdrahtungsbausätze, reduziert den Verdrahtungsaufwand.
Vakuumschütz AC-3e/AC-3 500 A, 250 kW / 400 V
Der Vakuumschütz SIRIUS 3RT12 dient zum Schalten von Motoren und bietet große Leistung bei kompakter Bauweise und hoher Kontaktzuverlässigkeit.
Technische Details:
Kunden Vorteile:
Haftungsausschluss: Generiert durch KI.
Ein SIEMENS Produkt
Entdecken Sie die SIEMENS-Serie
