WAGO - 2-Leiter-Leiterplattenklemme, 1,5mm², Rastermaß 5mm, orange

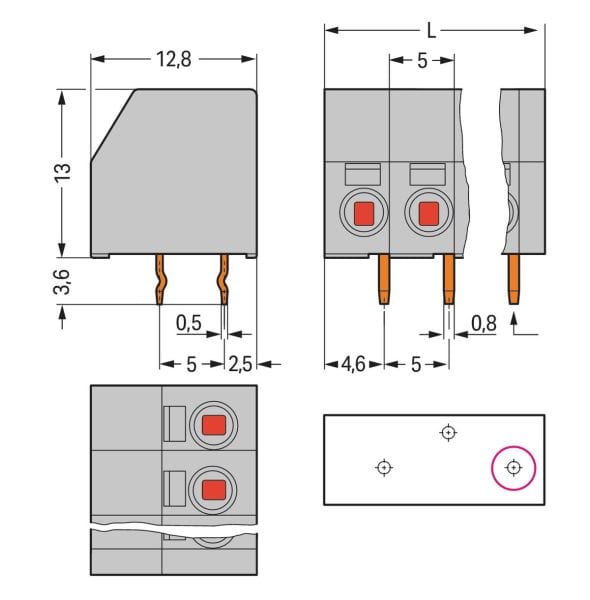

2-Leiter-Leiterplattenklemme, 1,5 mm², Rastermaß 5 mm, 4-polig, PUSH WIRE, orange.. Leiterplattenklemme Serie 253 mit Lötstiftabmessungen 0,5 x 0,8 mm Bei dieser Leiterplattenklemme (Artikelnummer 253-104/000-012) steht ein schneller und sicherer Anschluss im Fokus. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8,5 bis 9,5 mm benötigt. Bei diesem Produkt mit insgesamt 2 Leiteranschlüssen findet die PUSH WIRE- und PUSH WIRE-Technologie Verwendung. Die schnellste Art, einen Leiter zu klemmen ist unser zuverlässiger Steckklemmanschluss PUSH WIRE. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden. Die Maße sind in Breite x Höhe x Tiefe (22 x 16,6 x 12,8) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² zum anderen geeignet. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird zur Oberfläche im 0 °-Winkel eingeführt.
