WAGO - Anreihbare Leiterplattenklemme, 2,5mm², Rastermaß 7, 5/7, 62mm, orange

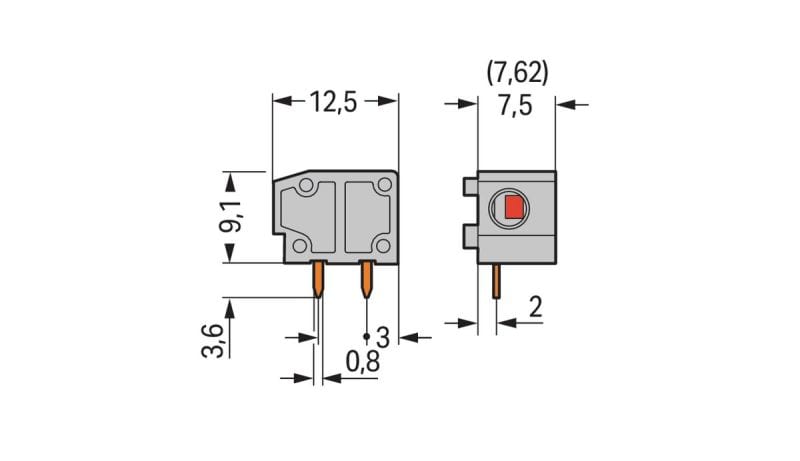

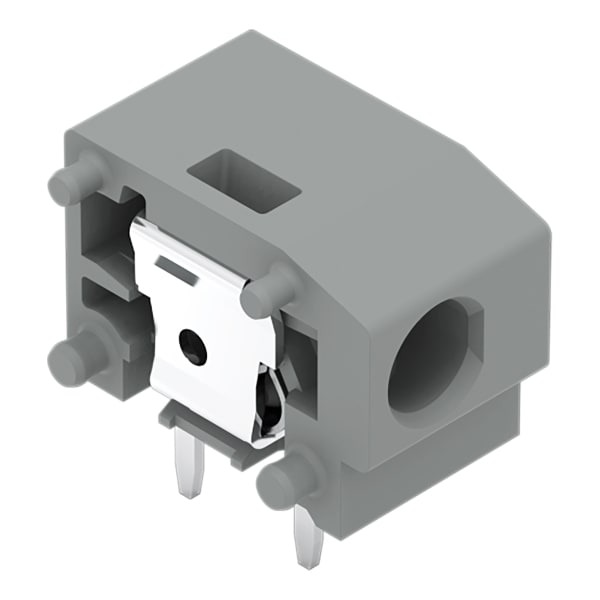

Anreihbare Leiterplattenklemme, 2,5 mm², Rastermaß 7,5/7,62 mm, 1-polig, PUSH WIRE, orange.. Leiterplattenklemme Serie 235 mit PUSH WIRE Die Leiterplattenklemme mit der Artikelnummer 235-756 ermöglicht einen schnellen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie vielseitige Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm erforderlich. Dieses Produkt ist mit der PUSH WIRE-Technologie ausgerüstet. Der Steckklemmanschluss PUSH WIRE nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überbrücken und so den Leiter einfacher zu klemmen. Die Maße betragen in Breite x Höhe x Tiefe (9 x 12,8 x 12,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Eingeführt wird der Leiter in einem 0 °-Winkel zur Platine.
