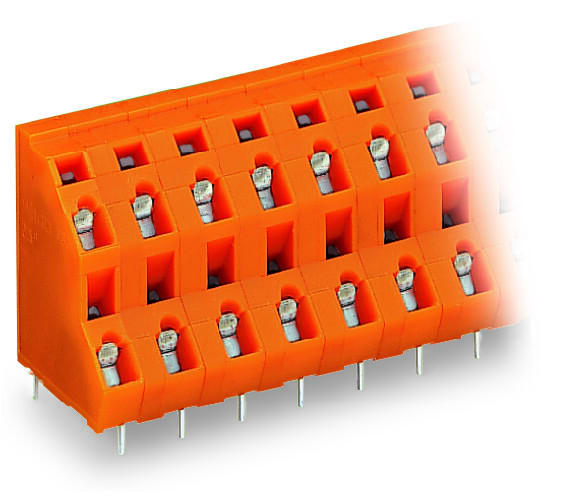

WAGO - Doppelstock-Leiterplattenklemme, 2,5mm², Rastermaß 7, 62mm, orange

Doppelstock-Leiterplattenklemme, 2,5 mm², Rastermaß 7,62 mm, 24-polig, CAGE CLAMP, orange.. Leiterplattenklemme Serie 736 mit Betätigungswerkzeug Bei dieser Leiterplattenklemme (Artikelnummer 736-662) steht ein schneller und sicherer Anschluss im Vordergrund. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Dieses Produkt verwendet die CAGE CLAMP-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße sind in Breite x Höhe x Tiefe (89,92 x 30,6 x 21) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Oberfläche in einem 45 °-Winkel eingeführt.
