WAGO - Erdwiderstand-Signalisierungsmodul, Erdschlussalarm über Digitalausgang, Versorgungsspannung DC24V

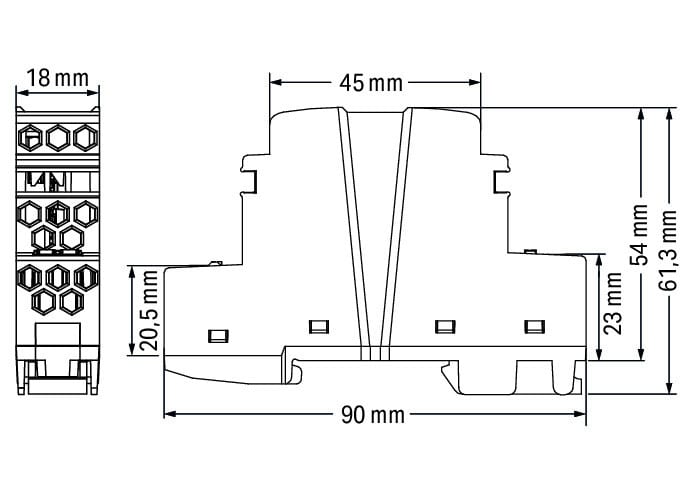

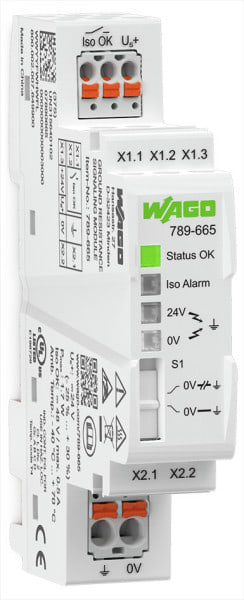

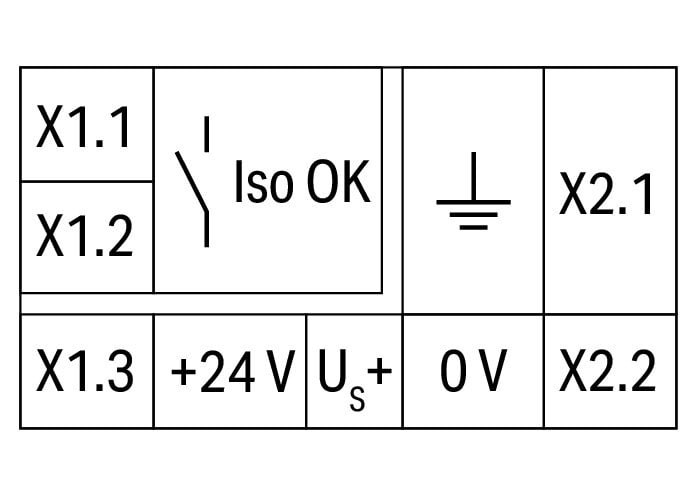

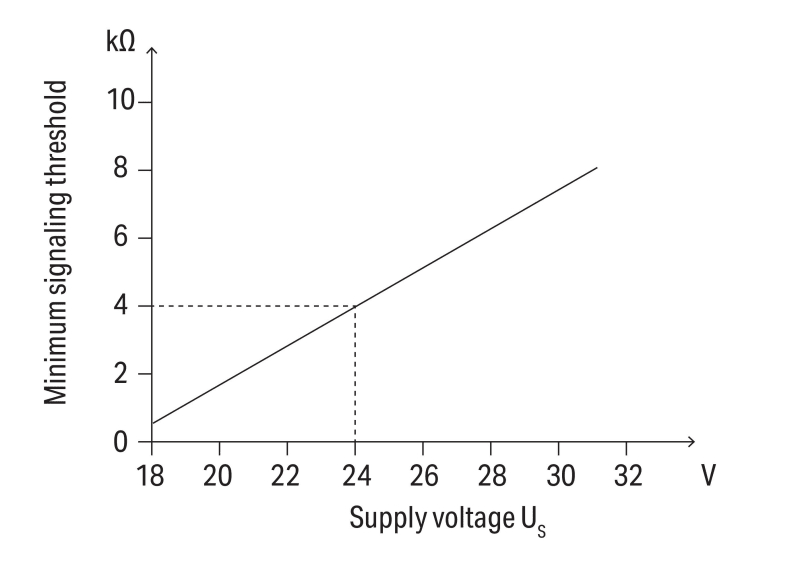

Erdwiderstand-Signalisierungsmodul, Erdschlussalarm über Digitalausgang, Versorgungsspannung DC 24 V, 18 mm Baubreite.. Kurzbeschreibung: Das Produkt signalisiert die Unterschreitung eines nicht-einstellbaren, unsymmetrischen Isolationswiderstandes zwischen +24 V bzw. 0 V der Versorgungsspannung und Erde mittels eines potentialfreien Kontaktes (''Iso OK'') und Status-LEDs. Der ''Iso OK''-Kontakt kann über eine speicherprogrammierbare Steuerung ausgewertet werden. Dieser Zustand wird bis zum nächsten Messintervall aufrechterhalten. Betrieb bei geerdetem Steuerstromkreis (Funktionspotentialausgleich): Das Modul stellt über einen Halbleiterschalter intern eine Verbindung zwischen den Anschlüssen 0 V (X2.2) und Erde (X2.1) her. In einem Intervall von 10 s wird für 0,5 s diese Verbindung zwischen 0 V und Erde aufgetrennt und die Verschiebung des Isolationswiderstandes zwischen +24 V (X1.3) bzw. 0 V (X2.2) der Versorgungsspannung und Erde (X2.1) ermittelt. Der Erdanschluss am Modul erfüllt nicht die Anforderungen an einen Schutzleiteranschluss (PE). Es handelt sich hierbei um eine Funktionserdung. Durch die Messmethode stellt das Modul keine dauerhafte Verbindung zwischen 0 V und Erde her. Betrieb bei ungeerdetem Steuerstromkreis In dieser Betriebsart ist der Halbleiterschalter zur Herstellung einer Verbindung zwischen 0 V (X2.2) und Erde (X2.1) deaktiviert. In einem Intervall von 1 s wird für 0,5 s die Verschiebung des Isolationswiderstandes ermittelt. Das Modul erfüllt nicht die Anforderungen an ein Isolationsüberwachungsgerät gemäß EN 61557-8. Kontakt ''Iso OK'': . Der potentialfreie Kontakt dient zur unterstützenden Auswertung (z. B. über eine SPS) von sich anbahnenden Isolationsfehlern. . Dieser Kontakt darf nicht zum Schalten von sicherheitsrelevanten Produkten genutzt werden, die zu einer Abschaltung des Stromkreises führen.
