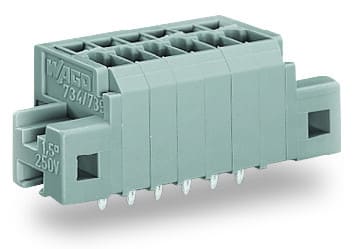

WAGO - Leiterplattenklemme, 1,5mm², Rastermaß 3,5mm, grau

Leiterplattenklemme, 1,5 mm², Rastermaß 3,5 mm, 6-polig, CAGE CLAMP, Befestigungflansch, grau.. Leiterplattenklemme Serie 739 mit Rastermaß 3,5 mm Die Leiterplattenklemme hat die Artikelnummer 739-306/001-000 und ermöglicht einen schnellen und zuverlässigen Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm nötig. Bei diesem Produkt kommt die CAGE CLAMP-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße betragen in Breite x Höhe x Tiefe (35,8 x 15,7 x 13,4) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 1,5 mm². Für die Kontaktoberfläche wurde Zinn eingesetzt. Durch ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird im 90 °-Winkel zur Oberfläche eingeführt.
