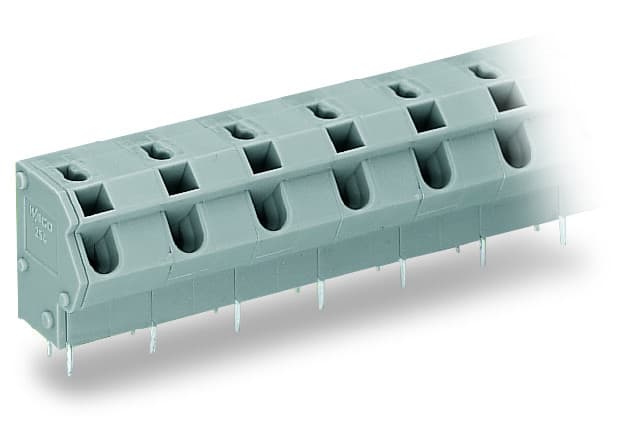

WAGO - Leiterplattenklemme, 2,5mm², Rastermaß 10/10, 16mm, grau

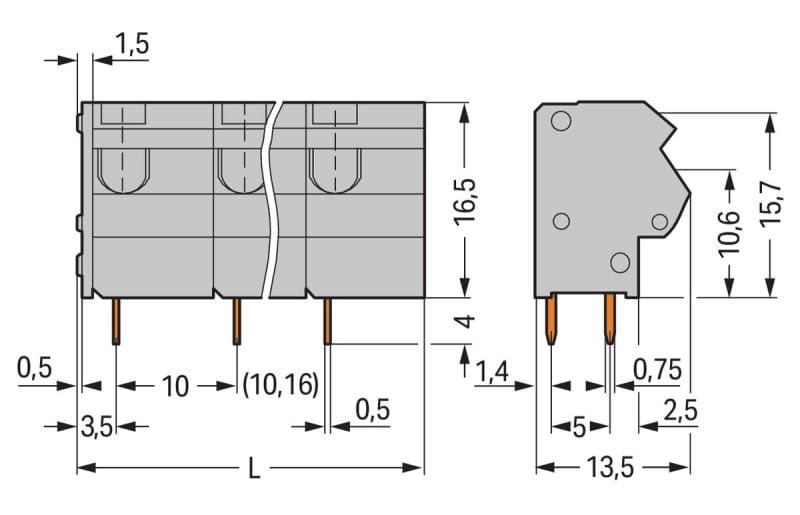

Leiterplattenklemme, 2,5 mm², Rastermaß 10/10,16 mm, 2-polig, PUSH WIRE, grau.. Leiterplattenklemme Serie 254 mit Lötstiftabmessungen 0,5 x 0,75 mm Bei dieser Leiterplattenklemme (Artikelnummer 254-652) steht ein schneller und zuverlässiger Anschluss im Vordergrund. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm nötig. Bei diesem Produkt kommt die PUSH WIRE-Technologie zum Einsatz. Der Steckklemmanschluss PUSH WIRE nutzt die Knicksteifigkeit der Leiter, um damit die Federkraft zu überbrücken und so den Leiter leichter zu klemmen. Die Maße betragen in Breite x Höhe x Tiefe (21,5 x 19,7 x 13,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Platine im Winkel von 45 ° eingeführt.
