WAGO - Leiterplattenklemme, 2,5mm², Rastermaß 5/5, 08mm, grau

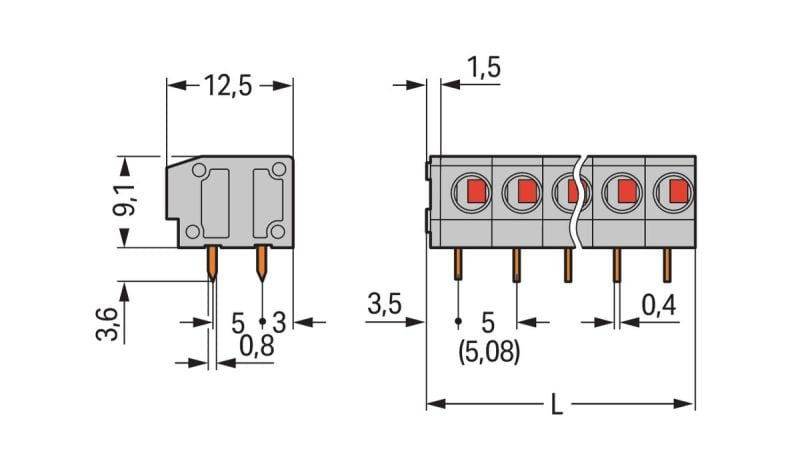

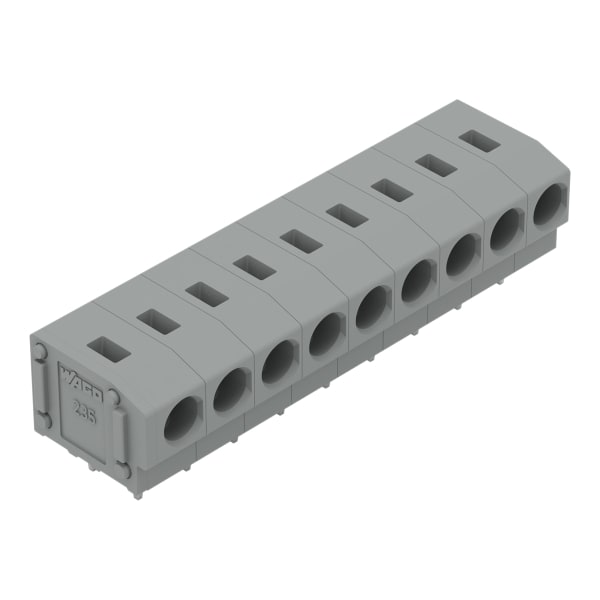

Leiterplattenklemme, 2,5 mm², Rastermaß 5/5,08 mm, 9-polig, PUSH WIRE, grau.. Leiterplattenklemme Serie 235 mit Lötstiftabmessungen 0,8 x 0,4 mm Die Leiterplattenklemme mit der Artikelnummer 235-409 ermöglicht eine schnelle und sichere Verbindung. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 10 mm . Dieses Produkt basiert auf der PUSH WIRE-Technologie. Der Steckklemmanschluss PUSH WIRE nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden und so den Leiter leichter zu klemmen. In Breite x Höhe x Tiefe betragen die Maße (46,5 x 12,8 x 12,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Die Kontaktoberfläche ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Platine im Winkel von 0 ° eingeführt.
