WAGO - Leiterplattenklemme, 2,5mm², Rastermaß 7, 5/7, 62mm, grau

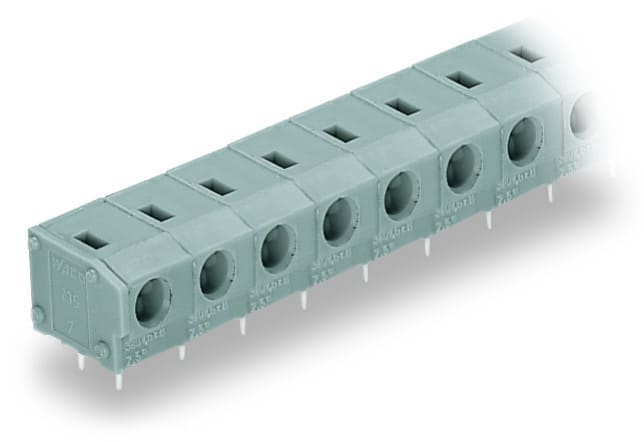

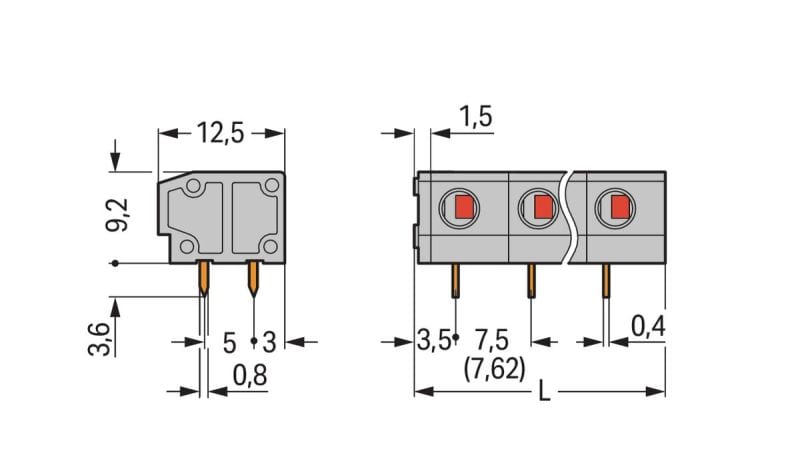

Leiterplattenklemme, 2,5 mm², Rastermaß 7,5/7,62 mm, 4-polig, PUSH WIRE, grau.. Leiterplattenklemme Serie 235 mit Rastermaß 7,5 mm Die Leiterplattenklemme mit der Artikelnummer 235-504 ermöglicht eine schnelle und zuverlässige Verdrahtung. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm erforderlich. Bei diesem Produkt findet die PUSH WIRE-Technologie Verwendung. Die schnellste Art, einen Leiter zu klemmen ist unser bewährter Steckklemmanschluss PUSH WIRE. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überwinden. In Breite x Höhe x Tiefe betragen die Maße (31,5 x 12,8 x 12,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Für die Kontaktoberfläche wurde Zinn verwendet. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird im Winkel von 0 ° zur Platine eingeführt.
