WAGO - Leiterplattenklemme, 2,5mm², Rastermaß 7, 5/7, 62mm, grau

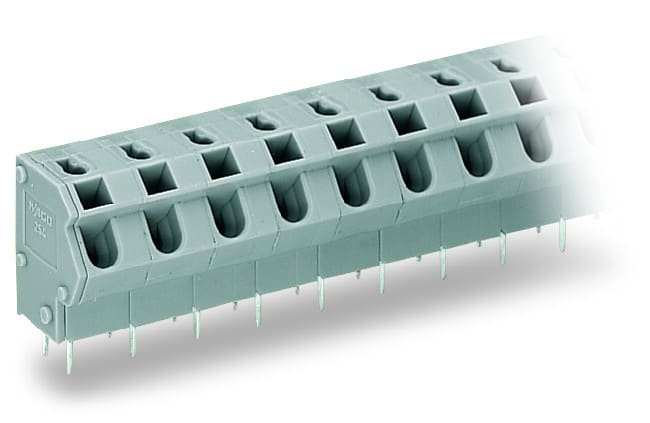

Leiterplattenklemme, 2,5 mm², Rastermaß 7,5/7,62 mm, 12-polig, PUSH WIRE, grau.. Leiterplattenklemme Serie 254 mit 45 ° Leitereinführung zur Platine Bei dieser Leiterplattenklemme mit der Artikelnummer 254-562 steht ein einfacher und sicherer Anschluss im Fokus. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm nötig. Bei diesem Produkt wird die PUSH WIRE-Technologie eingesetzt. Der Steckklemmanschluss PUSH WIRE nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überbrücken und so den Leiter leichter zu klemmen. In Breite x Höhe x Tiefe betragen die Maße (91,5 x 19,7 x 13,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Für die Kontaktoberfläche wurde Zinn verwendet. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Platine in einem 45 °-Winkel eingeführt.
