WAGO - Leiterplattenklemme, 2,5mm², Rastermaß 7, 5/7, 62mm, lichtgrau

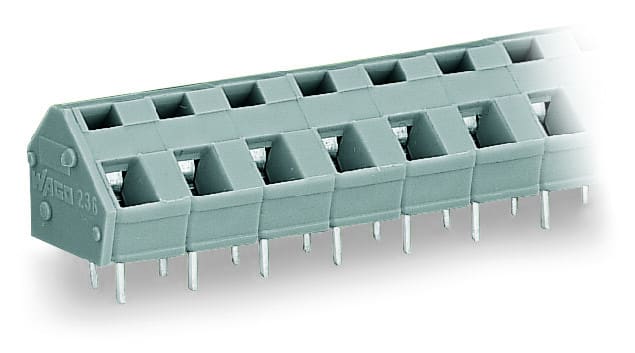

Leiterplattenklemme, 2,5 mm², Rastermaß 7,5/7,62 mm, 3-polig, Ex-e-geeignet, CAGE CLAMP, Brückungsmöglichkeit, 2,50 mm², lichtgrau.. Leiterplattenklemme Serie 236, lichtgrau Die Leiterplattenklemme hat die Artikelnummer 236-503/000-009/999-950 und ermöglicht eine einfache und zuverlässige Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Dieses Produkt ist mit der CAGE CLAMP-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (24,8 x 17 x 14) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine im 45 °-Winkel eingeführt.
