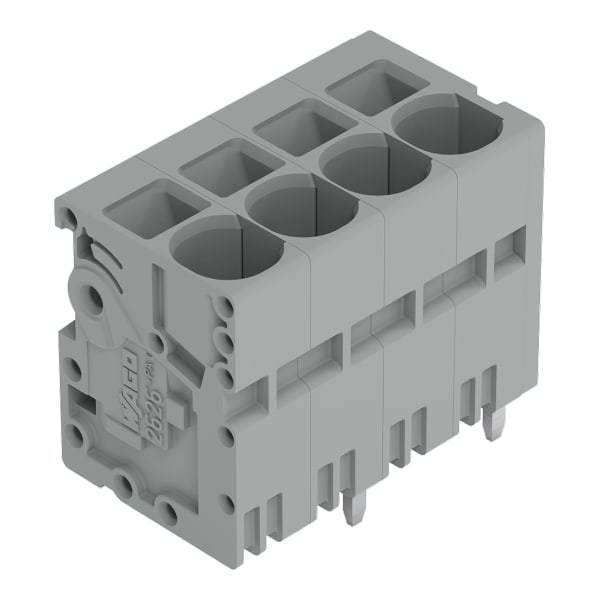

WAGO - Leiterplattenklemme, 6mm², Rastermaß 7,5mm, grau

Leiterplattenklemme, 6 mm², Rastermaß 7,5 mm, 4-polig, Push-in CAGE CLAMP, 6,00 mm², grau.. Leiterplattenklemme Serie 2626 mit Lötstiftabmessungen 1,5 x 1 mm Die Leiterplattenklemme mit der Artikelnummer 2626-3104/020-000 ermöglicht eine einfache und sichere Verdrahtung. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 13 und 15 mm . Bei diesem Produkt findet die Push-in CAGE CLAMP-Technologie Verwendung. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (31,8 x 28,2 x 18,5) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 10 mm². Für die Kontaktoberfläche wurde Zinn verwendet. Durch ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird im 90 °-Winkel zur Platine eingeführt.
