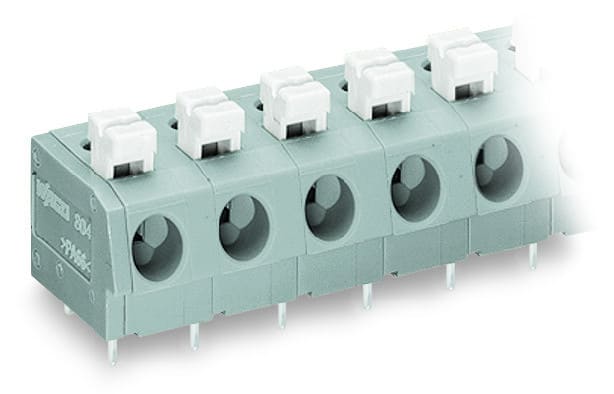

WAGO - Leiterplattenklemme, Drücker, 2,5mm², grau

Leiterplattenklemme, Drücker, 2,5 mm², Rastermaß 7,5 mm, 6-polig, Push-in CAGE CLAMP, grau.. Leiterplattenklemme Serie 804 mit Rastermaß 7,5 mm Die Leiterplattenklemme hat die Artikelnummer 804-306 und ermöglicht einen schnellen und sicheren Anschluss. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 11 mm nötig. Bei diesem Produkt kommt die Push-in CAGE CLAMP-Technologie zum Einsatz. Mit der Push-in CAGE CLAMP Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße betragen in Breite x Höhe x Tiefe (44 x 18,1 x 15) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme geeignet für Leiterquerschnitte von 0,25 mm² bis 2,5 mm². Die Oberfläche der Kontakte besteht aus Zinn. Durch einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine in einem 0 °-Winkel eingeführt.
