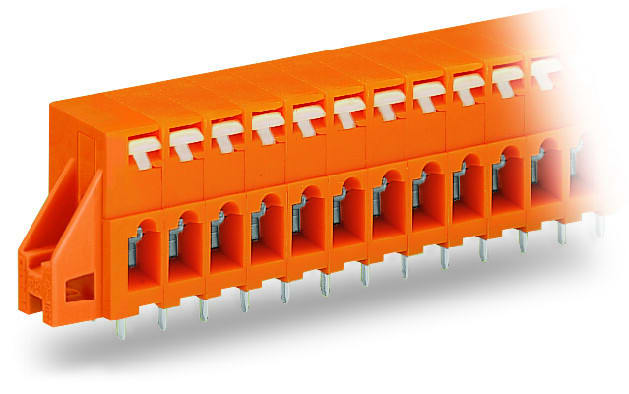

WAGO - Leiterplattenklemme, Drücker, 2,5mm², orange

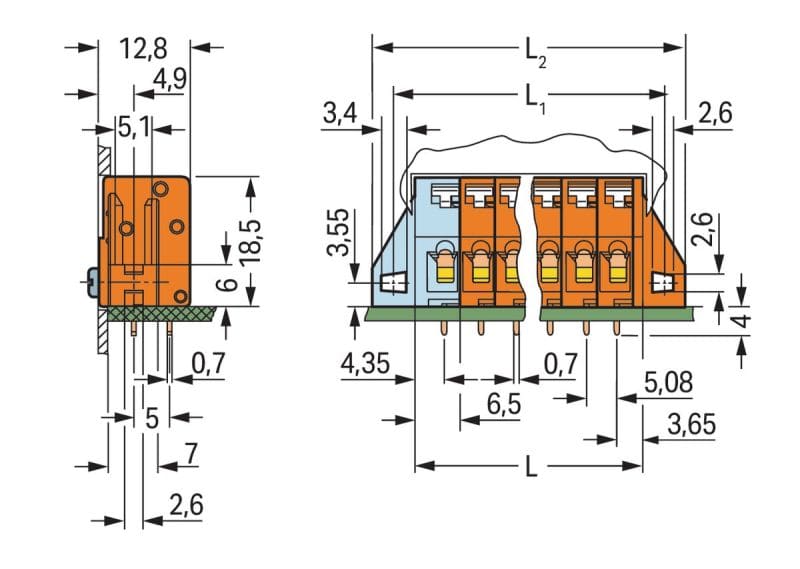

Leiterplattenklemme, Drücker, 2,5 mm², Rastermaß 5,08 mm, 4-polig, CAGE CLAMP, Befestigungflansch, orange.. Durchführungsklemme Serie 741 mit CAGE CLAMP Die Durchführungsklemme hat die Artikelnummer 741-234 und ermöglicht eine einfache und zuverlässige Verdrahtung. Mit unseren Durchführungsklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Durchführungsklemme Abisolierlängen von 5 bis 6 mm benötigt. Dieses Produkt verwendet die CAGE CLAMP-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen betragen in Breite x Höhe x Tiefe (29,64 x 22,5 x 12,8) mm. Diese Durchführungsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Über einen Drücker wird diese Durchführungsklemme betätigt. Die Verlötung der Durchführungsklemme erfolgt mittels THT. Der Leiter wird im 0 °-Winkel zur Platine eingeführt.
