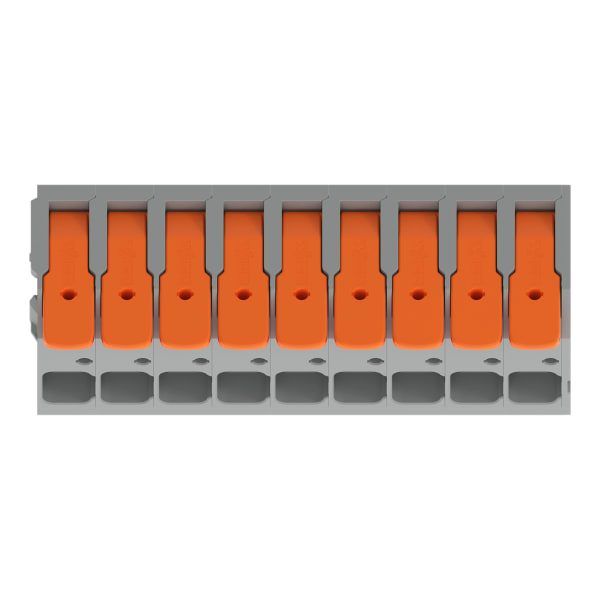

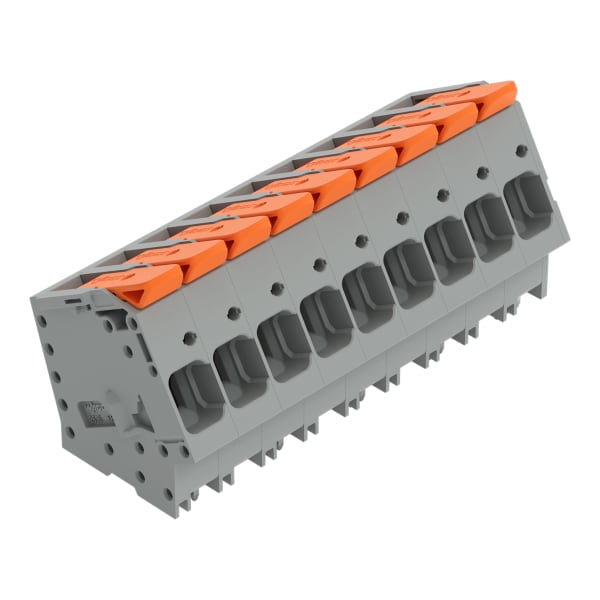

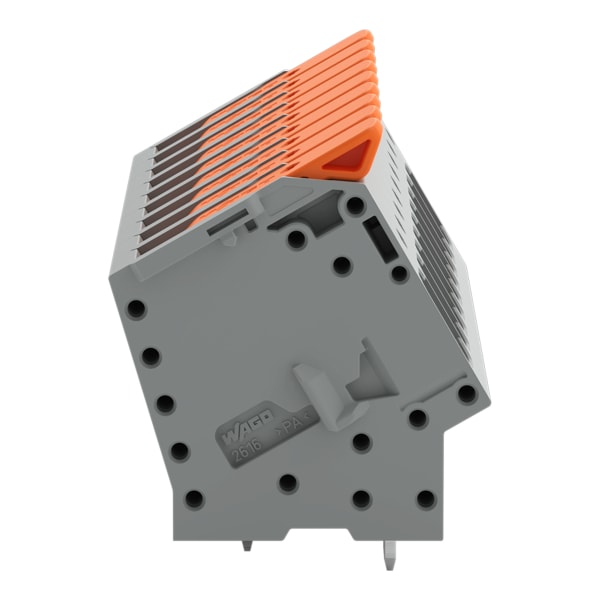

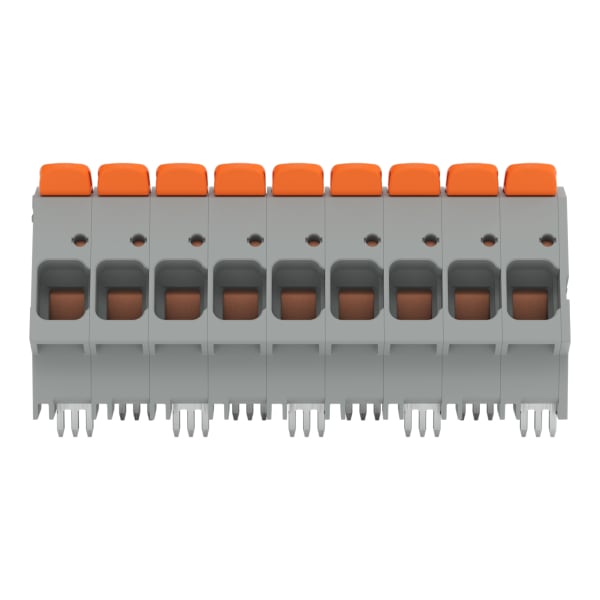

WAGO - Leiterplattenklemme,Hebel,16 mm²,grau

Leiterplattenklemme, Hebel, 16 mm², Rastermaß 10 mm, 9-polig, Push-in CAGE CLAMP, grau. Leiterplattenklemme Serie 2616 mit 30 ° Leitereinführung zur Platine Die Leiterplattenklemme mit der Artikelnummer 2616-2109/010-000 ermöglicht eine einfache und sichere Verbindung. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 18 bis 20 mm benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP-Technologie ausgerüstet. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße betragen in Breite x Höhe x Tiefe (92,85 x 47,4 x 39,5) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme für Leiterquerschnitte von 0,75 mm² bis 16 mm² gemacht. Die Kontaktoberfläche besteht aus Zinn. Durch einen Hebel wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Oberfläche im Winkel von 30 ° eingeführt.
