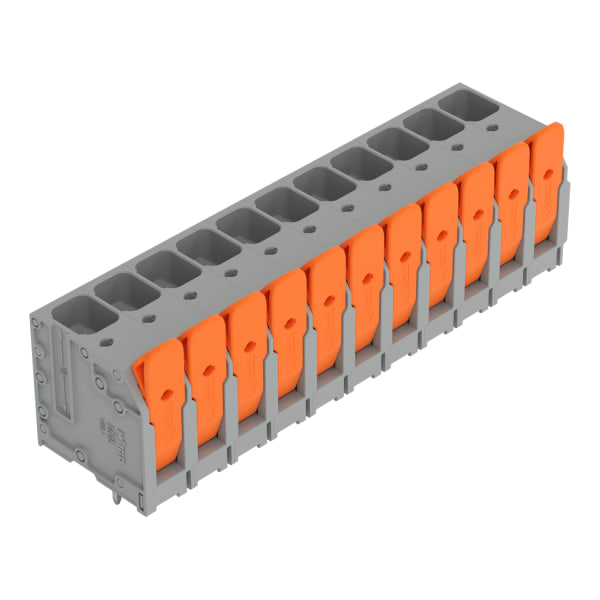

WAGO - Leiterplattenklemme, Hebel, 16mm², grau

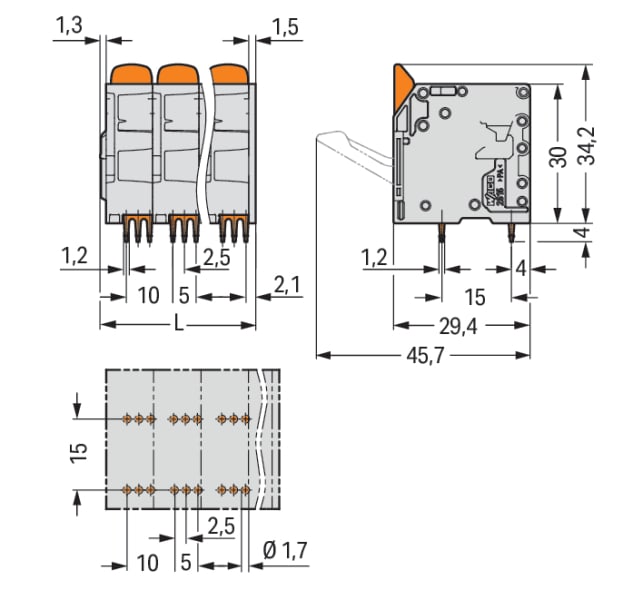

Leiterplattenklemme, Hebel, 16 mm², Rastermaß 10 mm, 11-polig, Push-in CAGE CLAMP, grau.. Leiterplattenklemme Serie 2616 mit Push-in CAGE CLAMP Die Leiterplattenklemme hat die Artikelnummer 2616-3111/020-000 und ermöglicht einen schnellen und zuverlässigen Anschluss. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 18 bis 20 mm benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP-Technologie. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße betragen in Breite x Höhe x Tiefe (112,8 x 38,2 x 29,4) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,75 mm² bis 16 mm². Für die Kontaktoberfläche wurde Zinn eingesetzt. Durch einen Hebel wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Eingeführt wird der Leiter in einem 90 °-Winkel zur Platine.
