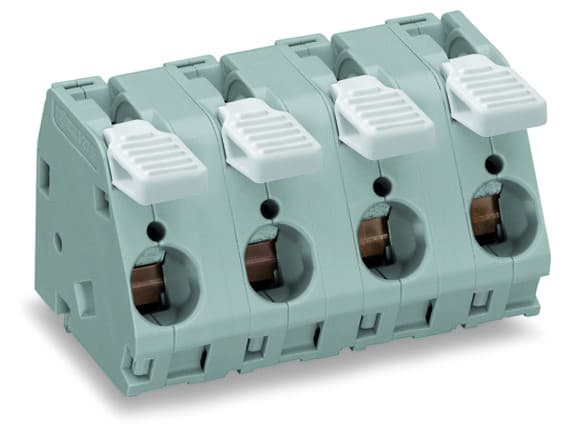

WAGO - Leiterplattenklemme, Hebel, 16mm², grau

Leiterplattenklemme, Hebel, 16 mm², Rastermaß 15 mm, 4-polig, CAGE CLAMP, grau.. Leiterplattenklemme Serie 2716 mit Rastermaß 15 mm Die Leiterplattenklemme mit der Artikelnummer 2716-204 ermöglicht eine einfache und sichere Verbindung. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 12 bis 13 mm erforderlich. Dieses Produkt ist mit der CAGE CLAMP-Technologie ausgestattet. Der bewährte und wartungsfreie CAGE CLAMP Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (55 x 33,3 x 30) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 1,5 mm² bis 16 mm². Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter in einem 30 °-Winkel zur Platine.
