WAGO - Leiterplattenklemme, Hebel, 4mm², grau

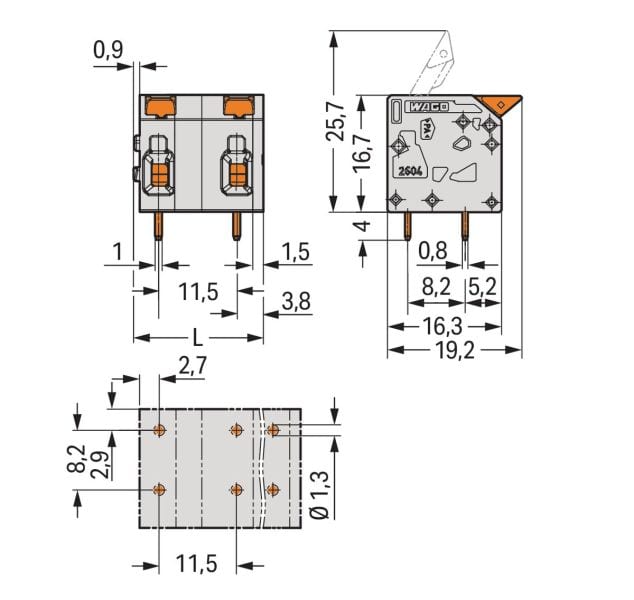

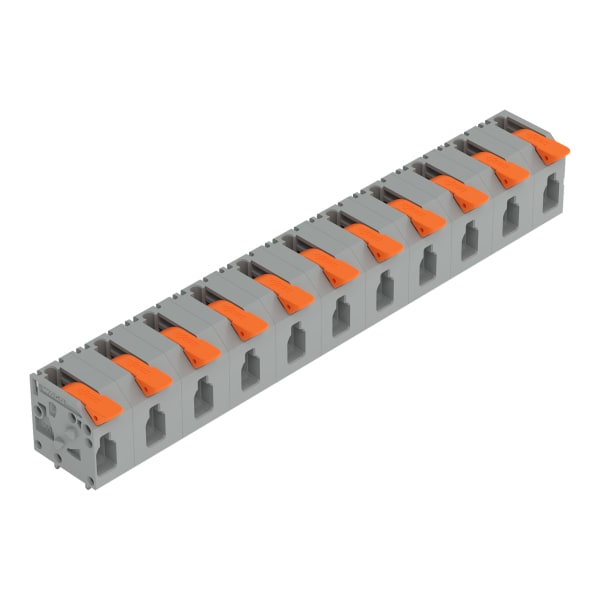

Leiterplattenklemme, Hebel, 4 mm², Rastermaß 11,5 mm, 11-polig, Push-in CAGE CLAMP, grau.. Leiterplattenklemme Serie 2604 mit Hebel Die Leiterplattenklemme hat die Artikelnummer 2604-1511 und ermöglicht einen einfachen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 11 mm nötig. Dieses Produkt verwendet die Push-in CAGE CLAMP-Technologie. Mit der Push-in CAGE CLAMP Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe (122,4 x 20,7 x 19,2) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 4 mm². Die Kontaktoberfläche besteht aus Zinn. Über einen Hebel wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Eingeführt wird der Leiter im 0 °-Winkel zur Oberfläche.
