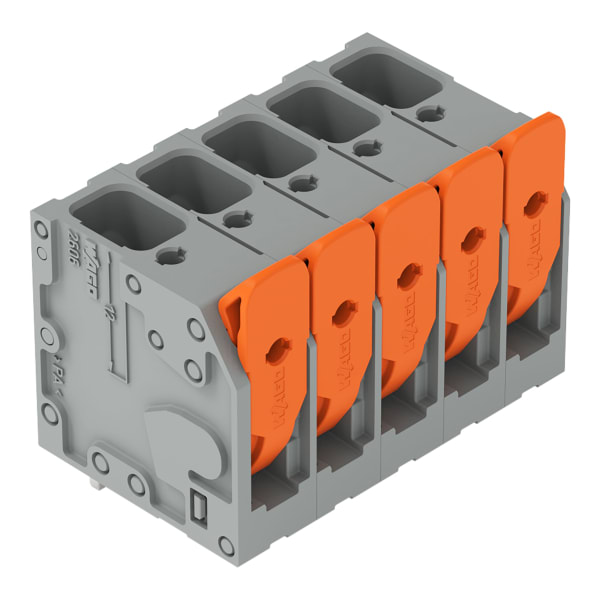

WAGO - Leiterplattenklemme,Hebel,6 mm²,grau

Leiterplattenklemme, Hebel, 6 mm², Rastermaß 7,5 mm, 5-polig, Push-in CAGE CLAMP, grau. Leiterplattenklemme Serie 2606 mit Push-in CAGE CLAMP Die Leiterplattenklemme mit der Artikelnummer 2606-3105/010-000 ermöglicht eine schnelle und sichere Verbindung. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 11 und 13 mm . Bei diesem Produkt kommt die Push-in CAGE CLAMP-Technologie zum Tragen. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (40,35 x 31 x 24) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 10 mm² geeignet. Hebel auf, Leiter rein, Hebel zu! Die Oberfläche der Kontakte besteht aus Zinn. Durch einen Hebel wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Platine im Winkel von 90 ° eingeführt. Für jede Verdrahtungsaufgabe die richtige Klemme. dauerhaft sichere Verbindungen. Polzahl: 5. Rastermaß: 7,5 mm. Betätigung über Hebel
