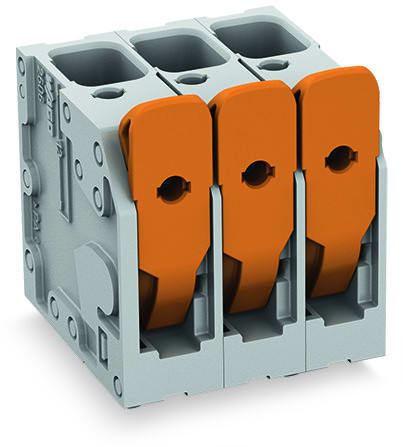

WAGO - Leiterplattenklemme,Hebel,6 mm²,rot

Leiterplattenklemme, Hebel, 6 mm², Rastermaß 7,5 mm, 3-polig, Push-in CAGE CLAMP, rot. Leiterplattenklemme Serie 2606 mit Rastermaß 7,5 mm Die Leiterplattenklemme hat die Artikelnummer 2606-3103/000-005 und ermöglicht eine einfache und zuverlässige Verdrahtung. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 11 bis 13 mm benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP-Technologie. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Maße (25,35 x 31 x 24) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme ausgelegt für Leiterquerschnitte von 0,2 mm² bis 10 mm². Push-in CAGE CLAMP-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben! Für die Kontaktoberfläche wurde Zinn verwendet. Für diese Leiterplattenklemme erfolgt die Betätigung per Hebel. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird im 90 °-Winkel zur Platine eingeführt. Rastermaß: 7,5 mm. Kompakte Baugrößen. einbaufertig. Betätigung über Hebel. sichere Verlötung dank THT
