WAGO - SMD-Leiterplattenklemme,Drücker,1,5 mm²,schwarz

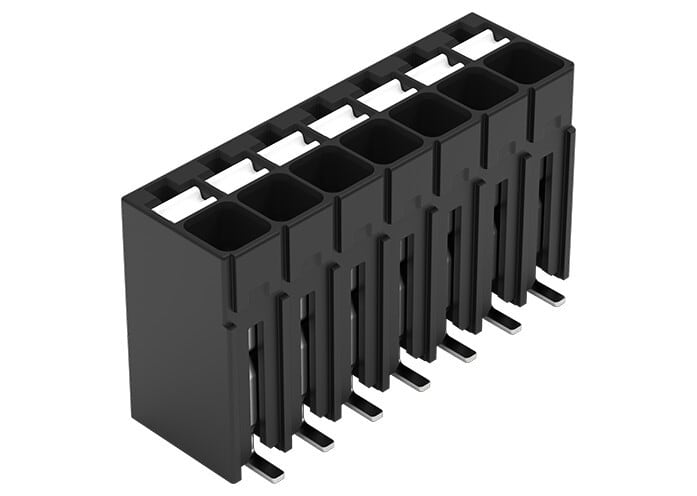

SMD-Leiterplattenklemme, Drücker, 1,5 mm², Rastermaß 3,5 mm, 7-polig, Push-in CAGE CLAMP, im Gurt, schwarz.. Leiterplattenklemme Serie 2086, schwarz Die Leiterplattenklemme mit der Artikelnummer 2086-1107/700-000/997-607 ermöglicht eine schnelle und zuverlässige Verbindung. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm erforderlich. Bei diesem Produkt findet die Push-in CAGE CLAMP-Technologie Verwendung. Mit der Push-in CAGE CLAMP Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe (25,2 x 13,85 x 7,8) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Durch einen Drücker wird diese Leiterplattenklemme betätigt. Die SMD-Leiterplattenklemme wird mittels Reflow-Lötverfahren verlötet. Der Leiter wird im 90 °-Winkel zur Platine eingeführt.
