WAGO - SMD-Leiterplattenklemme,Drücker,1,5 mm²,weiß

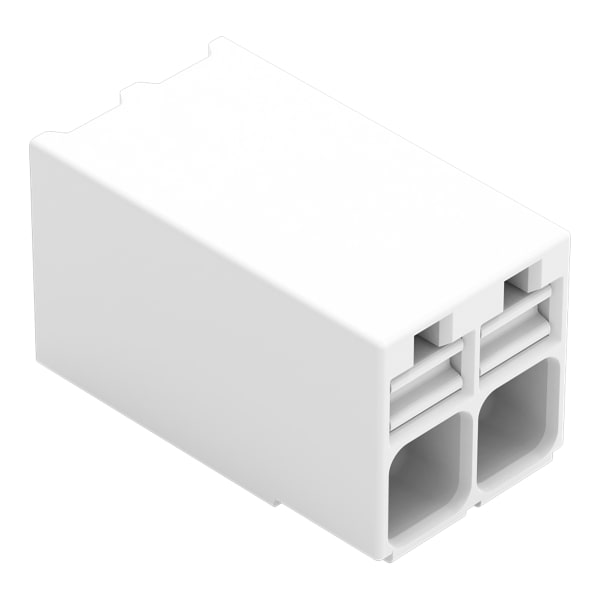

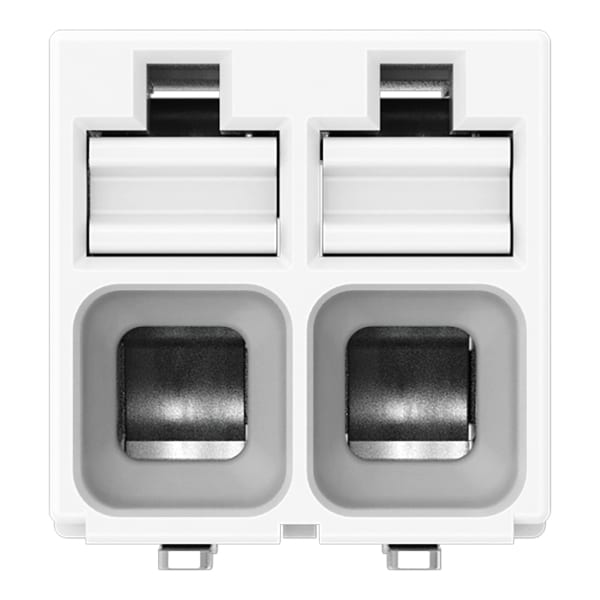

SMD-Leiterplattenklemme, Drücker, 1,5 mm², Rastermaß 3,5 mm, 2-polig, Push-in CAGE CLAMP, im Gurt, 1,50 mm², weiß.. Leiterplattenklemme Serie 2086, weiß Die Leiterplattenklemme mit der Artikelnummer 2086-1202/700-650/997-604 ermöglicht einen schnellen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Bei diesem Produkt findet die Push-in CAGE CLAMP-Technologie Verwendung. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (7,7 x 8,15 x 13,6) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Die Kontaktoberfläche besteht aus Zinn. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Der Leiter wird zur Platine im Winkel von 0 ° eingeführt.
