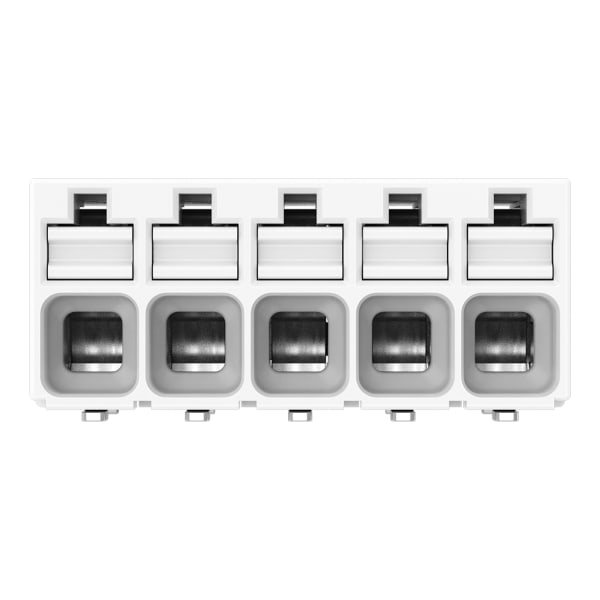

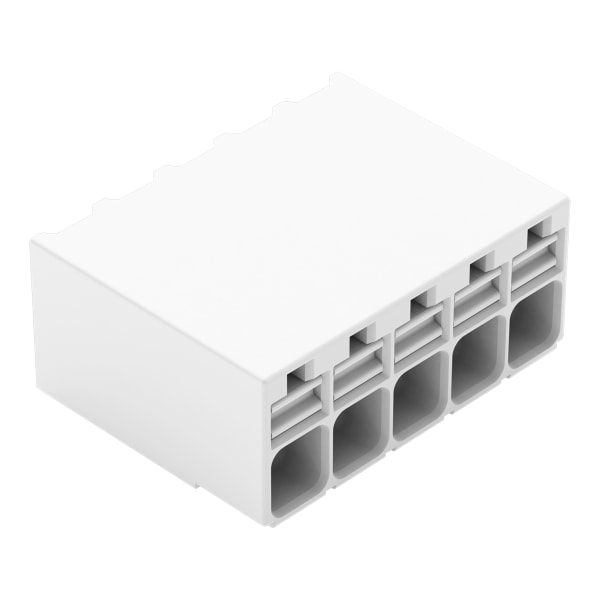

WAGO - SMD-Leiterplattenklemme,Drücker,1,5 mm²,weiß

SMD-Leiterplattenklemme, Drücker, 1,5 mm², Rastermaß 3,5 mm, 5-polig, Push-in CAGE CLAMP, im Gurt, weiß.. Leiterplattenklemme Serie 2086 mit Rastermaß 3,5 mm Die Leiterplattenklemme mit der Artikelnummer 2086-1205/700-650/997-605 ermöglicht eine einfache und sichere Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8 bis 9 mm benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP-Technologie. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe (18,2 x 8,15 x 13,6) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme gemacht für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Die Kontaktoberfläche ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Der Leiter wird zur Oberfläche im Winkel von 0 ° eingeführt.
