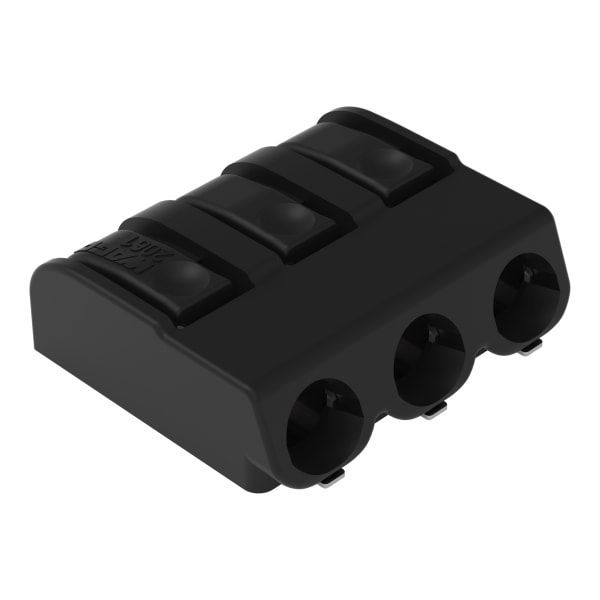

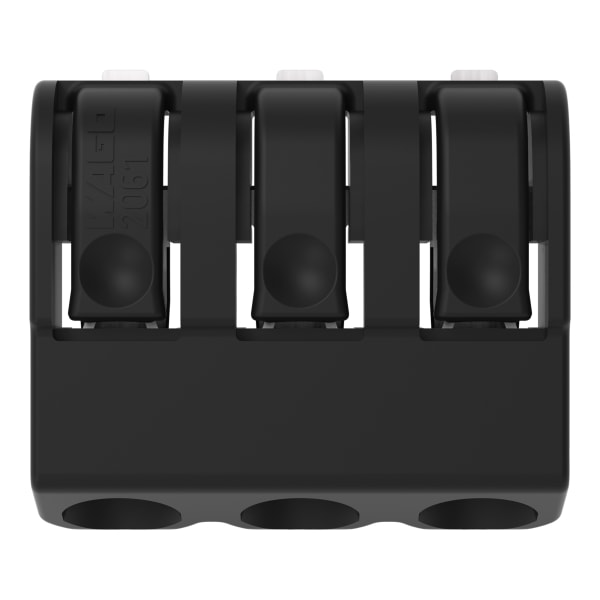

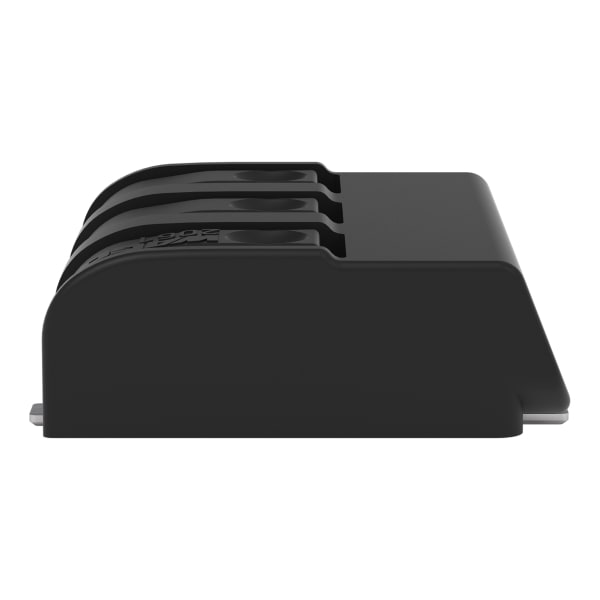

WAGO - SMD-Leiterplattenklemme, Drücker, 1,5mm², schwarz

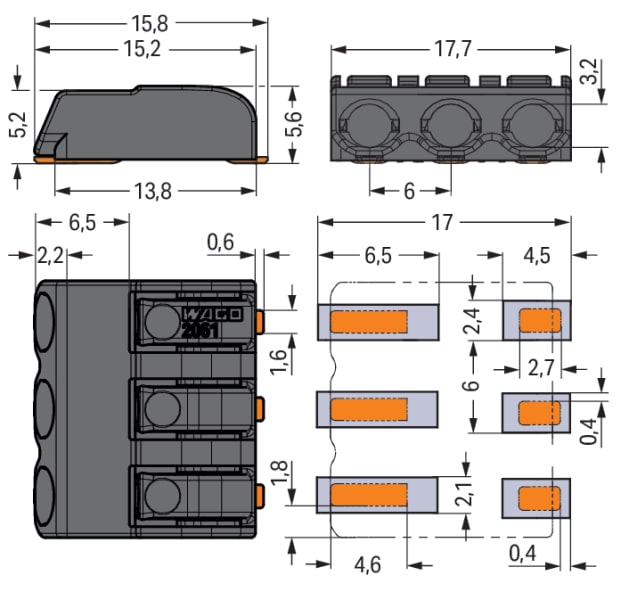

SMD-Leiterplattenklemme, Drücker, 1,5 mm², Rastermaß 6 mm, 3-polig, Push-in CAGE CLAMP, im Gurt, schwarz.. Leiterplattenklemme Serie 2061 mit Rastermaß 6 mm Bei dieser Leiterplattenklemme mit der Artikelnummer 2061-623/998-404 steht ein schneller und sicherer Anschluss im Vordergrund. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 7 und 10 mm . Bei diesem Produkt kommt die Push-in CAGE CLAMP-Technologie zum Einsatz. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (17,7 x 5,6 x 15,8) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,25 mm² bis 1,5 mm² ausgelegt. Für die Kontaktoberfläche wurde Zinn verwendet. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Der Leiter wird im Winkel von 0 ° zur Oberfläche eingeführt.
