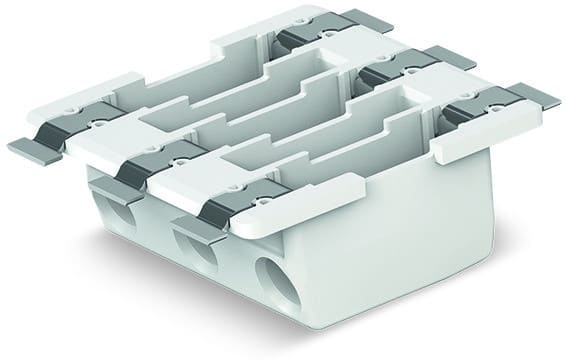

WAGO - SMD-Through-Board-Leiterplattenklemme, 0,75mm², Rastermaß 6,5mm, weiß

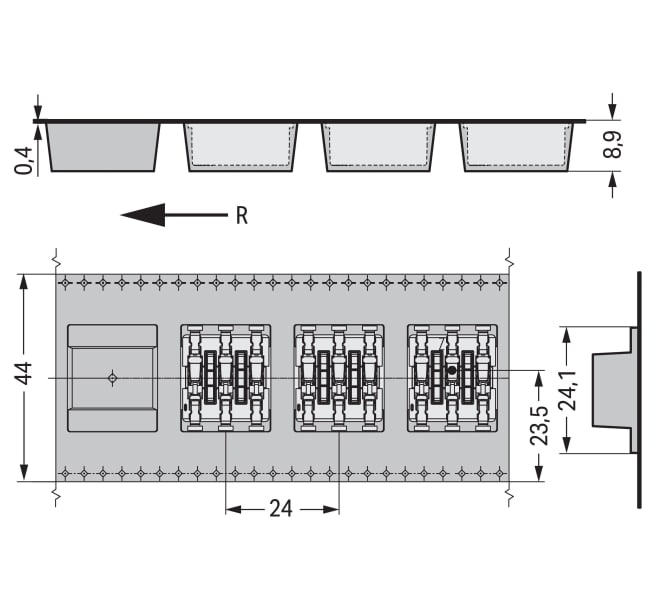

SMD-Through-Board-Leiterplattenklemme, 0,75 mm², Rastermaß 6,5 mm, 3-polig, Push-in CAGE CLAMP, im Gurt, weiß.. Leiterplattenklemme Serie 2070 mit Push-in CAGE CLAMP Bei dieser Leiterplattenklemme mit der Artikelnummer 2070-453/998-406 steht ein schneller und sicherer Anschluss im Vordergrund. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 10 mm erforderlich. Bei diesem Produkt wird die Push-in CAGE CLAMP-Technologie genutzt. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (15,8 x 7,45 x 22,2) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 0,75 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die SMD-Leiterplattenklemme wird mittels Reflow-Lötverfahren auf die Platine gelötet. Der Leiter wird zur Platine im Winkel von 0 ° eingeführt.
