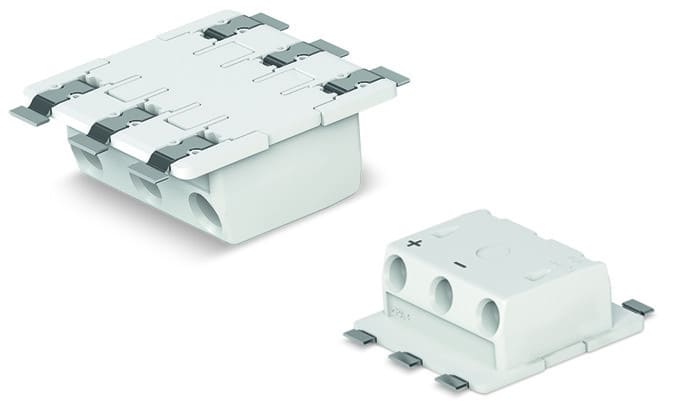

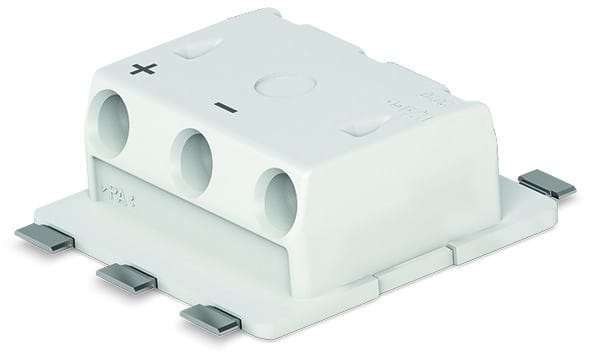

WAGO - SMD-Through-Board-Leiterplattenklemme, 0,75mm², Rastermaß 6,5mm, weiß

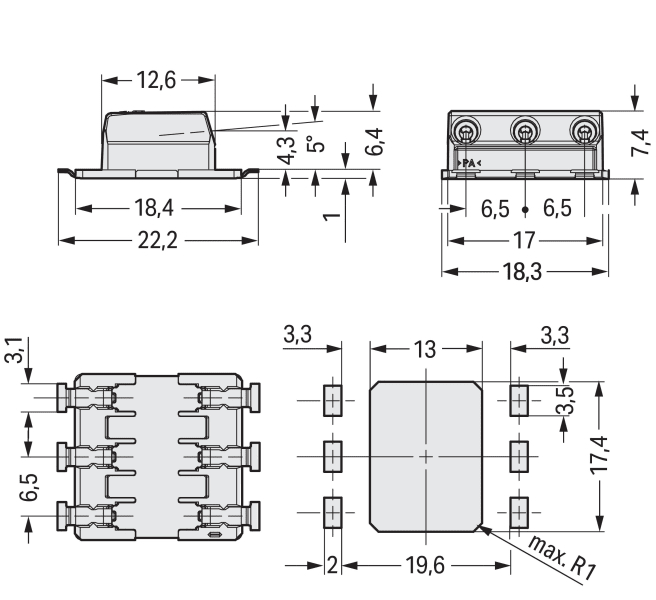

SMD-Through-Board-Leiterplattenklemme, 0,75 mm², Rastermaß 6,5 mm, 3-polig, Push-in CAGE CLAMP, im Gurt, weiß.. Leiterplattenklemme Serie 2070 mit Rastermaß 6,5 mm Die Leiterplattenklemme (Artikelnummer 2070-523/998-406) ermöglicht einen einfachen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8 bis 10 mm benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (15,8 x 7,45 x 22,2) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 0,75 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Der Leiter wird zur Platine in einem 0 °-Winkel eingeführt.
