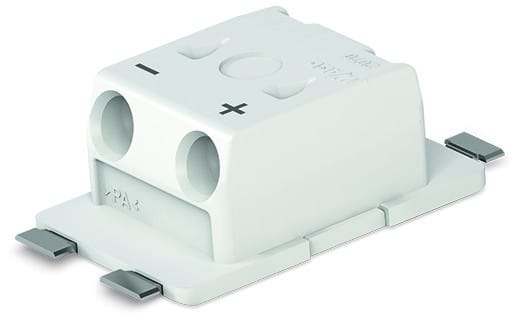

WAGO - SMD-Through-Board-Leiterplattenklemme, 0,75mm², Rastermaß 6,5mm, weiß

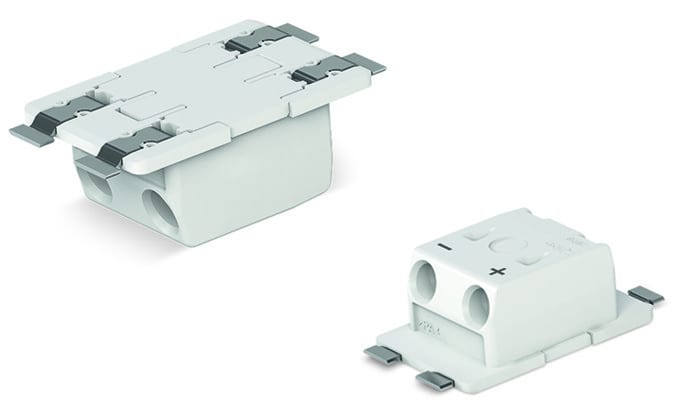

SMD-Through-Board-Leiterplattenklemme, 0,75 mm², Rastermaß 6,5 mm, 2-polig, Push-in CAGE CLAMP, im Gurt, weiß.. Leiterplattenklemme Serie 2070 mit 0 ° Leitereinführung zur Platine Die Leiterplattenklemme (Artikelnummer 2070-542/998-406) ermöglicht einen schnellen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie vielseitige Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 10 mm nötig. Bei diesem Produkt wird die Push-in CAGE CLAMP-Technologie genutzt. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße betragen in Breite x Höhe x Tiefe (11,8 x 7,45 x 22,2) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 0,75 mm². Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die SMD-Leiterplattenklemme wird mittels Reflow-Lötverfahren verlötet. Der Leiter wird zur Platine im 0 °-Winkel eingeführt.
