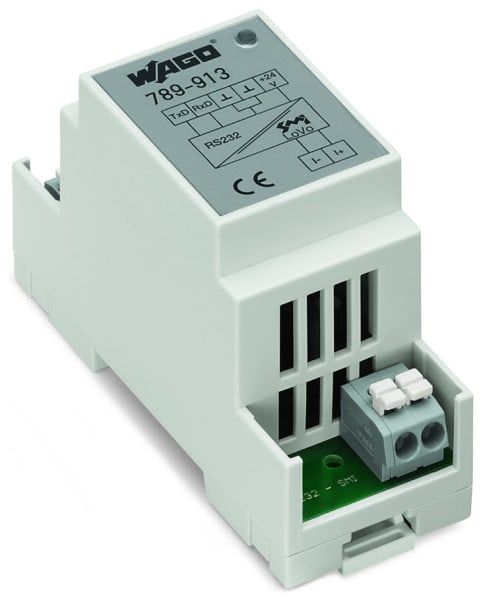

WAGO - Sonderelektronikmodul

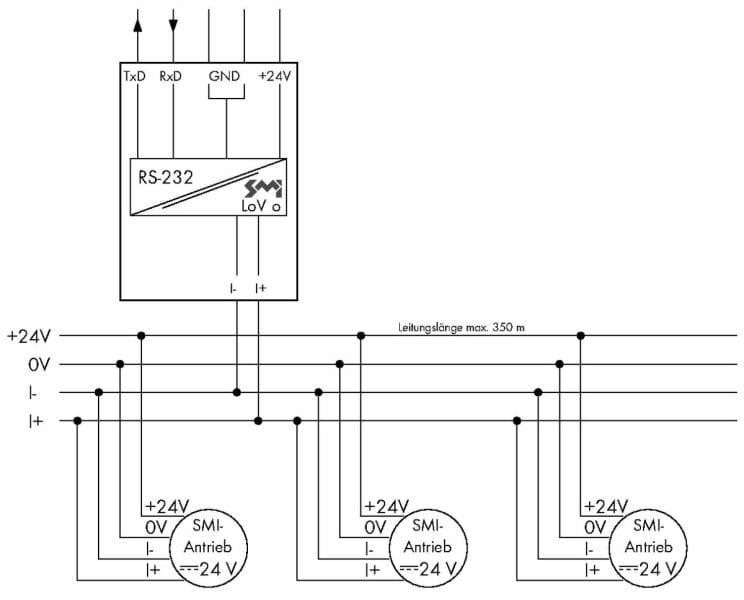

Sonderelektronikmodul, 2,50 mm².. Kurzbeschreibung: Mit dem WAGO-Interface-Baustein RS-232/SMI wird eine einheitliche Schnittstelle zu SMI-LoVo-konformen elektrischen Antrieben bereitgestellt. Das Interface stellt eine reine physikalische Pegelumsetzung zwischen der normierten Schnittstelle RS-232 und dem SMI-LoVo-Pegel dar. Der Interface-Baustein ermöglicht den Betrieb von maximal 16 SMI-LoVo-Antrieben. Der komplette SMI-Funktionsumfang kann verwendet werden. Die Kommunikation zwischen Applikationen und SMI-LoVo-Antrieben erfolgt über spezielle WAGO-I/O-PRO-Funktionsbausteine. Die Bausteine ermöglichen Einzeladressierungen, Gruppenadressierungen und Statusabfragen. Der SMI-LoVo-Interface-Baustein kann mit RS-232-Onboard-Schnittstellen von programmierbaren Feldbuscontrollern der Serie 750 und mit der seriellen RS-232-Schnittstelle 750-650/003-000 oder 753-650/003-000 verwendet werden. Zur Speisung muss der Interface-Baustein extern mit einer Gleichspannung von 24 V versorgt werden. Die 24V-Betriebsspannung und die RS-232-Anschlüsse sind galvanisch von den SMI-LoVo-Anschlüssen getrennt. Die Betriebspannungsanschlüsse sind mit den RS-232-Anschlüssen galvanisch verbunden. Die Montage erfolgt auf einer Tragschiene (TS 35). Zu SMI:SMI ist die Abkürzung für ''Standard Motor Interface'', eine einheitliche Schnittstelle für elektrische Antriebe. SMI wurde für den Anschluss von Antrieben mit integrierter elektronischer Schaltung für Anwendungen in Rollläden und für Sonnenschutzanlagen entwickelt.
