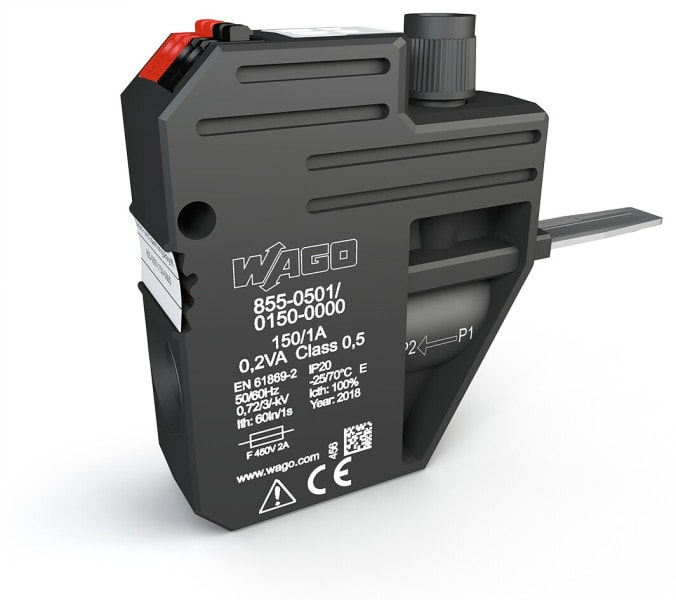

WAGO - Strom/Spannungsabgriff bis 50mm² 150/1A, 0.2VA

Strom- und Spannungsabgriff bis 50 mm², Primärer Bemessungsstrom 150 A, Sekundärer Bemessungsstrom 1 A, Bemessungsleistung 0,2 VA, Genauigkeitsklasse 0,5, abgesichert.. Kurzbeschreibung: Der Strom- und Spannungsabgriff für die 50mm²-Hochstrom-Durchgangsklemme bildet die optimale Grundlage für ein erfolgreiches Energiemanagement. Überall dort, wo elektrische Leistung gemessen werden soll, sind Strom und Spannung erforderlich. Der sogenannte Strom- und Spannungsabgriff ist eine Kombination aus Stromwandler und Spannungsabgriff und kann einfach und schnell in den Brückerschacht der 50mm²-Hochstrom-Durchgangsklemme montiert werden. Eine integrierte Sicherung bietet für nachgeschaltete Energiemessgeräte einen sicheren Schutz. Ein integrierter Stromwandler mit einem Wandlungsverhältnis 150 A / 1 A ermöglicht eine präzise Strommessung gemäß EN 61869-2 in der Genauigkeitsklasse 0.5. Der Anschluss des Stromausgangs ist mit S1 (schwarz) und S2 (rot) gekennzeichnet. Eine Drückerbetätigung dient zum Anschließen und Lösen von feindrähtigen Leitern. Durch die 4-polige Auslegung (2 x S1 und 2 x S2) ergeben sich Vorteile wie: - Kurzschließen des Stromwandlers (S1 und S2) über einen Brücker (2000-402) - Direkte Sternpunktbrückung am Stromwandler Der Anschluss der Spannung erfolgt über eine redundant ausgeführte Anschlussklemme. Der Strom- und Spannungsabgriff bietet zusätzlich eine Beschriftungsmöglichkeit. Es kann zwischen einem durchgängigen Beschriftungsstreifen oder dem WMB-Multibeschriftungssystem auswählt werden. Merkmale: . Abgriff der Energiedaten direkt an der Einspeisung . Einfache Montage durch Einstecken in den Brückerschacht der 50mm²-Hochstrom-Durchgangsklemme . Integrierter Stromwandler 150 A / 1 A . Genauigkeitsklasse: 0,5 . Abgesicherter Spannungspfad
