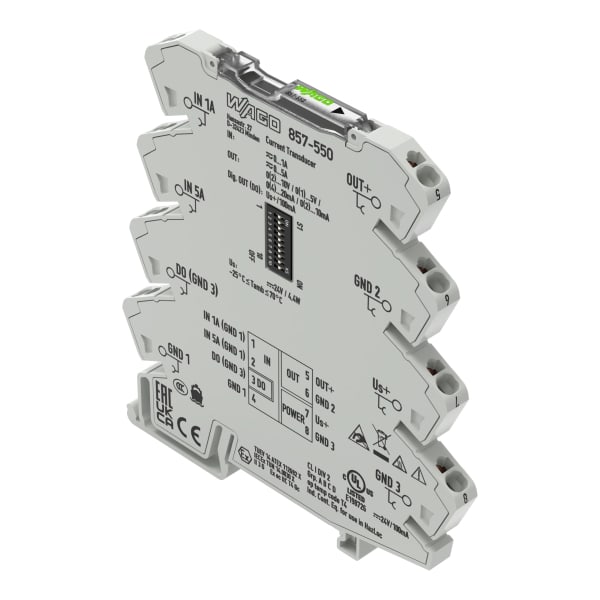

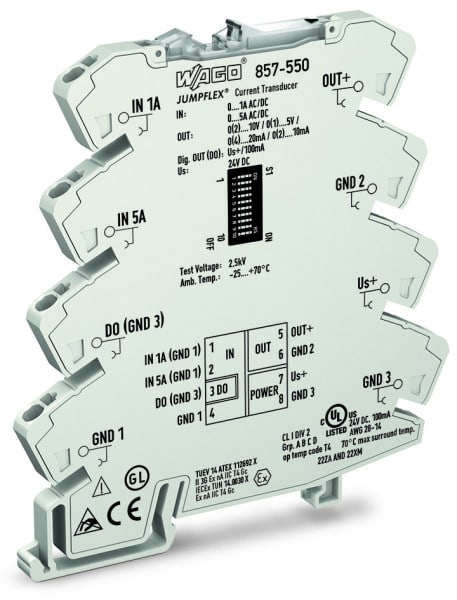

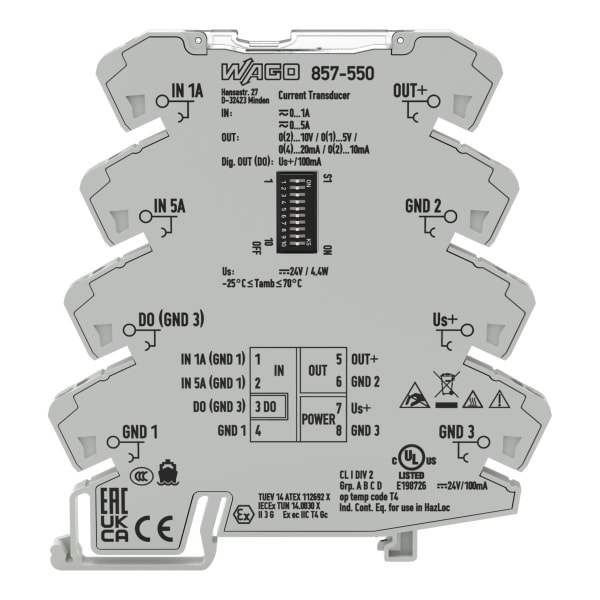

WAGO - Strommessumformer, Stromeingangssignal, Strom- und Spannungsausgangssignal

Strommessumformer, Stromeingangssignal, Strom- und Spannungsausgangssignal, Digitalausgang, Konfiguration per Software, Versorgungsspannung DC 24 V, 6 mm Baubreite, 2,50 mm².. Kurzbeschreibung: Der Strommessumformer dient zur Erfassung von Wechsel- und Gleichströmen AC/DC 0 … 1 A sowie AC/DC 0 … 5 A und wandelt das Eingangssignal ausgangsseitig in ein analoges Normsignal. Digitaler Schaltausgang (DO): Der digitale Schaltausgang (DO) bietet die Möglichkeit, eine Meldung zu signalisieren. Für die Flanke können 2 Schaltverhalten ausgewählt werden: GND-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang ''GND'' ausgewählt. Us-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der digitale Schaltausgang (DO) den Wert der Versorgungsspannung. Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % des Messbereichs des Eingangs. Über die PC-Konfigurationsschwelle können die Schaltschwellen angepasst werden. Die Hysterese der Schaltschwellen liegt bei 5 mA. Merkmale: . PC-Konfigurationsschnittstelle . Echteffektivwert-Messung (TRMS) oder arithmetischer Mittelwert . Digitaler Schaltausgang (Schaltschwellen frei konfigurierbar) . Zuschaltbare Filterfunktion . Kalibrierte Messbereichsumschaltung . Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung . Schnellste Reaktionszeiten . Signalisierung der Messbereichsüberschreitung
