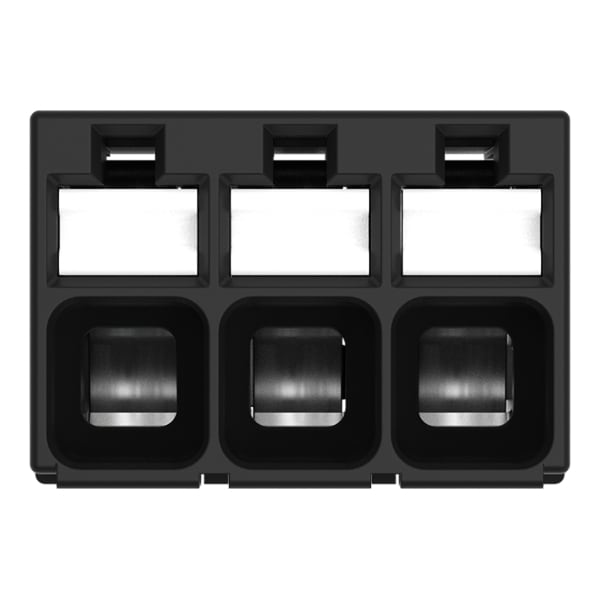

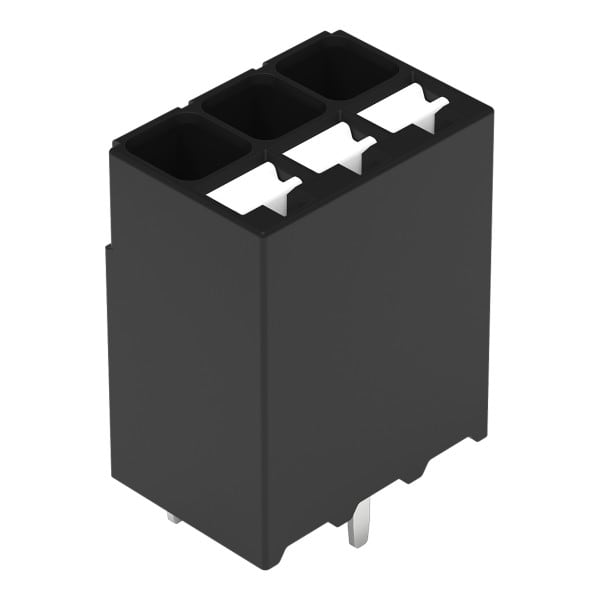

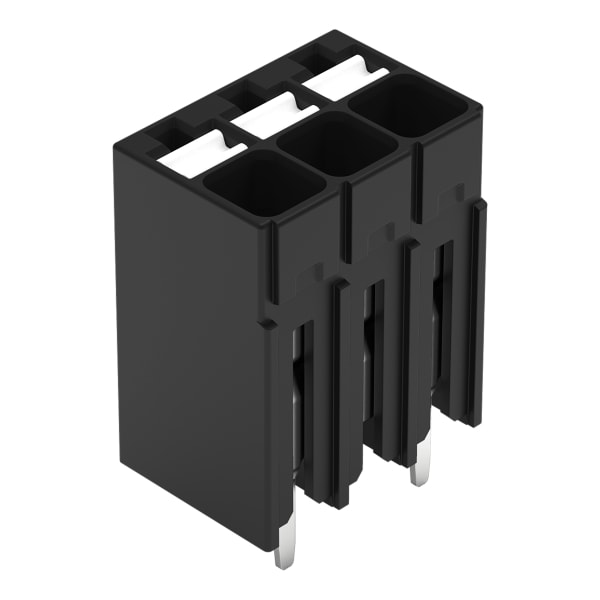

WAGO - THR-Leiterplattenklemme,Drücker,1,5 mm²,schwarz

THR-Leiterplattenklemme, Drücker, 1,5 mm², Rastermaß 3,5 mm, 3-polig, Push-in CAGE CLAMP, im Gurt, Lötstiftlänge 1,5 mm, schwarz. Leiterplattenklemme Serie 2086 mit 90 ° Leitereinführung zur Platine Die Leiterplattenklemme hat die Artikelnummer 2086-1123/300-000/997-605 und ermöglicht einen schnellen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8 bis 9 mm benötigt. Dieses Produkt verwendet die Push-in CAGE CLAMP-Technologie. Mit der Push-in CAGE CLAMP Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe betragen die Maße (11,2 x 15,1 x 7,8) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² gemacht. Für die Kontaktoberfläche wurde Zinn verwendet. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Leiterplattenklemme wird mittels THR auf die Platine gelötet. Der Leiter wird in einem 90 °-Winkel zur Oberfläche eingeführt.
