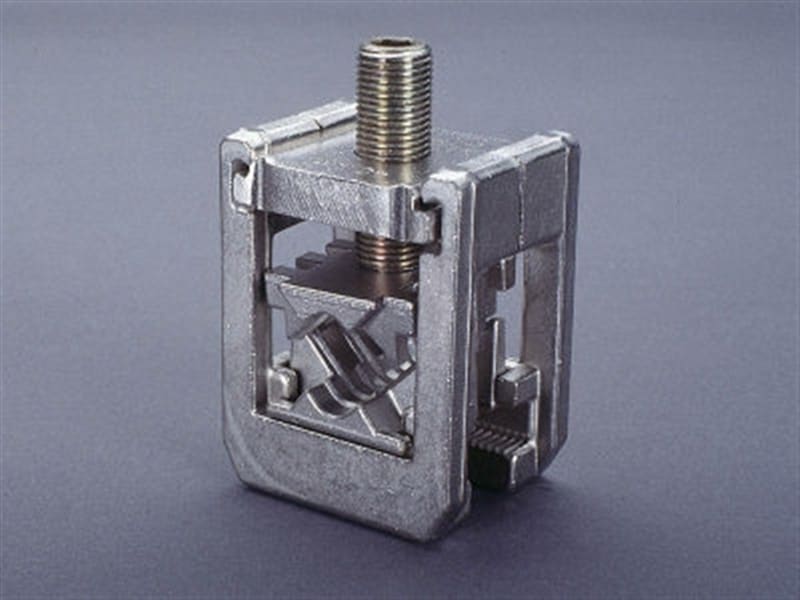

WÖHNER - 01094 Anschlussklemme 95-300mm² 630A
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 88169201
Sammelschienendicke - 10 mm
Sammelschienenbreite - 30 mm
Geeignet für - Flachschiene
Max. Leiterquerschnitt - 300 mm²
Verpackung und Lieferbedingungen
3 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4021267010942
Sonepar Artikelnummer
120744339
Hersteller Artikelnummer
88169201
Hersteller Typ
01094
Hersteller Artikel Nr.:
88169201
Sammelschienendicke:
10 mm
Sammelschienenbreite:
30 mm
Geeignet für:
Flachschiene
Max. Leiterquerschnitt:
300 mm²
Max. Bemessungsbetriebsstrom Ie:
630 A
Breite der Klemme:
48 mm
Geeignet für Rundleiteranschluss:
Ja
Geeignet für Sektorleiteranschluss:
Ja
Geeignet für Bandleiteranschluss:
Nein
Herkunftsland:
DE
Zolltarifnummer:
85369010
Gewicht:
0.857 kg
Elektrische Werte IEC Bemessungsstrom (IEC): 630 A Bemessungsspannung (IEC) AC: 690 V Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: 26.1 kA zusätzliche Daten IEC Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. max. zulässige Spannung (IEC) AC: 1000 V max. zulässige Spannung (IEC) DC: 1500 V Strombelastbarkeit (IEC) max.: 630 A Bemessungsstoßstromfestigkeit Ipk max.: 81.4 kA Mechanische Werte B x H x T: 48 x 60 x 100 Gewicht: 85.7 kg/100 für Sammelschienen: 30 x 10 und Profilschienen Anzugsdrehmoment 40 Nm Werkstoffeigenschaften Anschlussschrauben: Gewindestift M16, Inbus Gr. 8 Klemmkörper: Messing, vernickelt Schraube: Innensechskantschraube, verzinkt, chromitiert Hinweise Klemmbar sind Leitungen mit folgender Beschaffenheit: Ein- und mehrdrähtige Rund- und Sektorleiter 95 - 300 mm².
