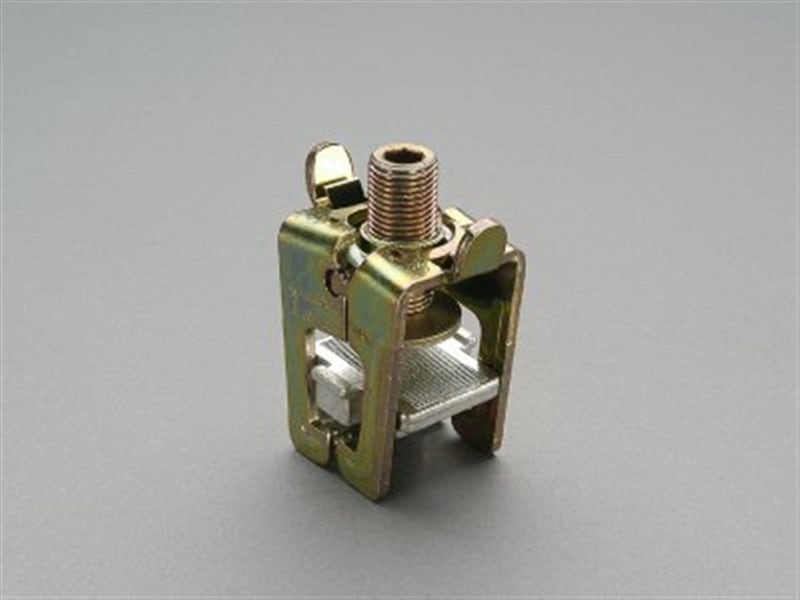

WÖHNER - 01319 Spreizklemme bis 30x20 Crito ProfiClip

Angaben IEC Standards IEC 61439-1:2011 IEC 60999-1:1999 IEC 60999-2:2003 GB/T 7251.1 Elektrische Werte IEC Bemessungsstrom (IEC): 500 A Bemessungsspannung (IEC) AC: 690 V Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. zusätzliche Daten IEC Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. max. zulässige Spannung (IEC) AC: 1000 V max. zulässige Spannung (IEC) DC: 1500 V Strombelastbarkeit bei Seiteneinspeisung: 630 A Strombelastbarkeit bei Mitteneinspeisung: 750 A Strombelastbarkeit (IEC) max.: 750 A Angaben UL Standards UL 508 Elektrische Werte UL Bemessungsstrom (UL): 800 A Bemessungsspannung (UL) AC: 600 V SCCR: 25 kA Mechanische Werte B x H x T: 38 x 51 x 70 Gewicht: 30.3 kg/100 für Sammelschienen: 20, 25, 30 x 5, 10 und Profilschienen Klemmstellen lam. Cu von 3 x 20 x 1 bis 10 x 24 x 1 Werkstoffeigenschaften Anschlussschrauben: Gewindestift M16, Inbus Gr. 8 Klemmenkörper: Stahl, verzinkt und chromitiert Kabelbett: Messing, verzinnt Klemmkörper: verzinkter Stahl, chromitiert Schraube: Innensechskantschraube M16 x 1,5 (S8), verzinkt, chromitiert
