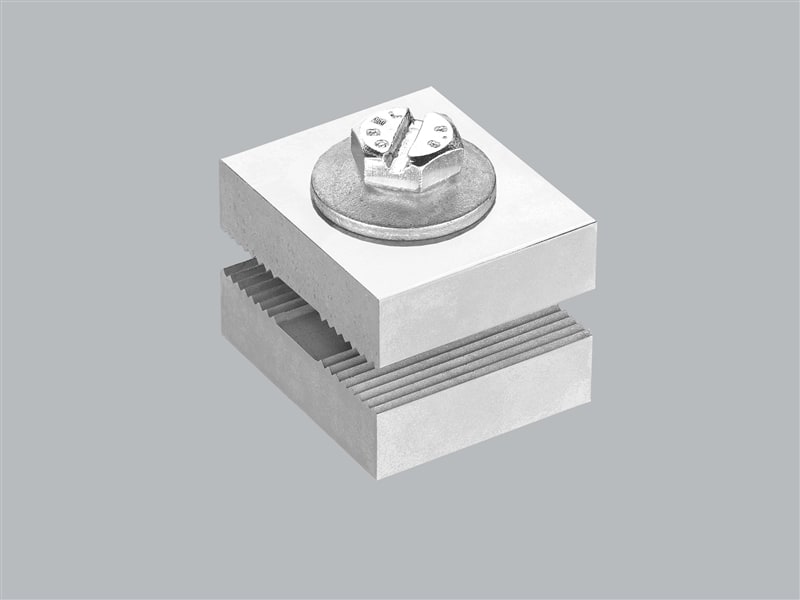

WÖHNER - 01480 Schienen-Längsverbinder 40mm breit

Angaben IEC Standards IEC 61439-1:2011 GB/T 7251.1 Elektrische Werte IEC Bemessungsspannung (IEC) AC: 690 V Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. zusätzliche Daten IEC Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. max. zulässige Spannung (IEC) AC: 1000 V max. zulässige Spannung (IEC) DC: 1500 V Strombelastbarkeit (IEC) max.: 750 A der Längsverbinder wurde in einer Anordnung geprüft, bei der die Schienenträger an der Verbindungsstelle der beiden Systeme einen Abstand von 200 mm hatten Prüfbedingungen: 100x10 - 100x10 (1x 01480 + 1x 01481) Stoßstromfestigkeit Ipk: 106 kA Icw (1,0 s): 50 kA Prüfbedingungen: 80x10 - 80x10 (2x 01480) Stoßstromfestigkeit Ipk: 106 kA Icw (1,0 s): 50 kA Prüfbedingungen: 40x10 - 40x10 (1x 01480) Stoßstromfestigkeit Ipk: 81 kA Icw (1,0 s): 34 kA Prüfbedingungen: 30x10 - 30x10 (1x 01480) Stoßstromfestigkeit Ipk: 81 kA Icw (1,0 s): 34 kA
